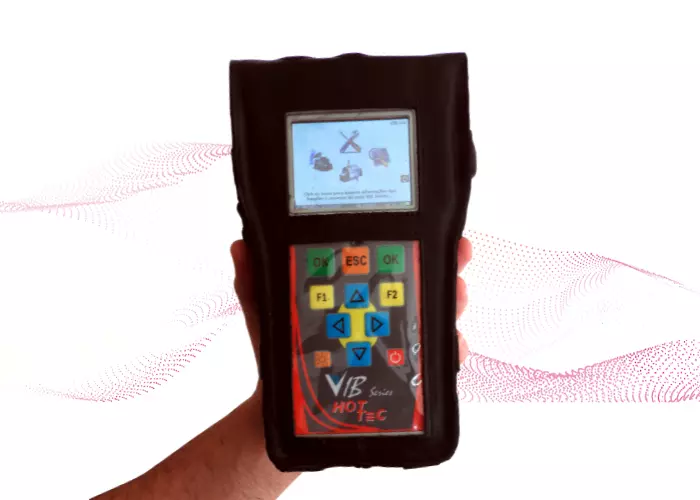

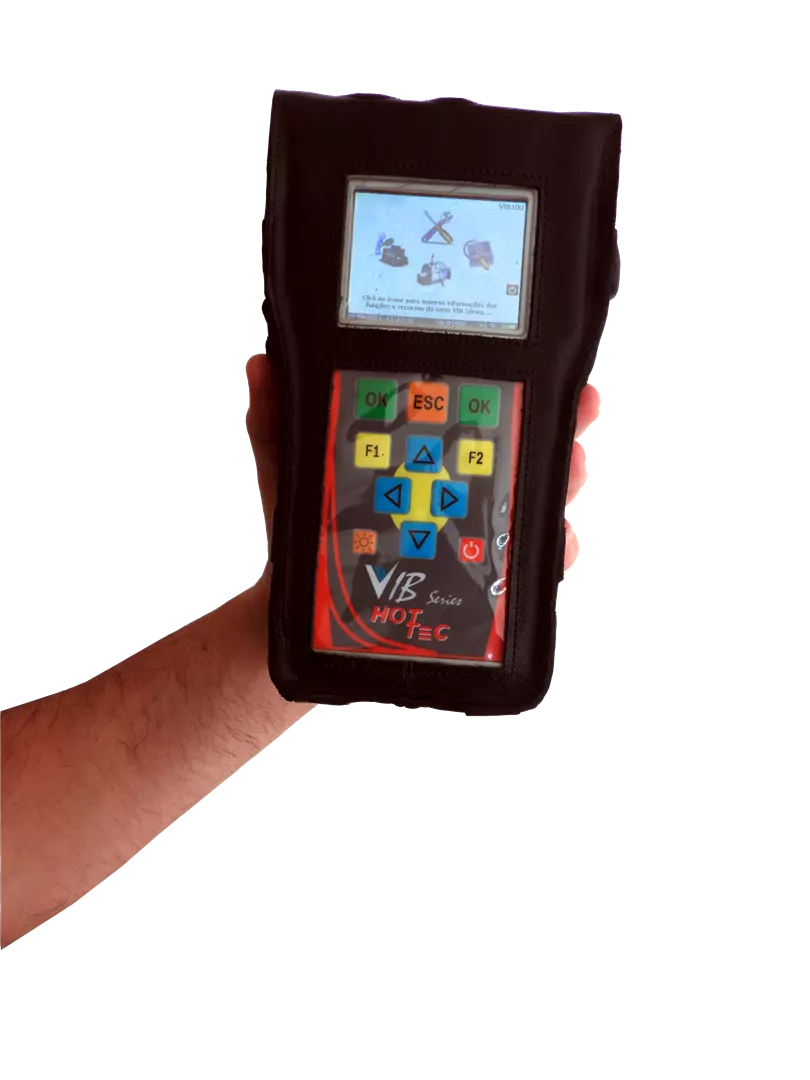

ANALISADOR DE VIBRAÇÃO - VIB 100

IMAGEM

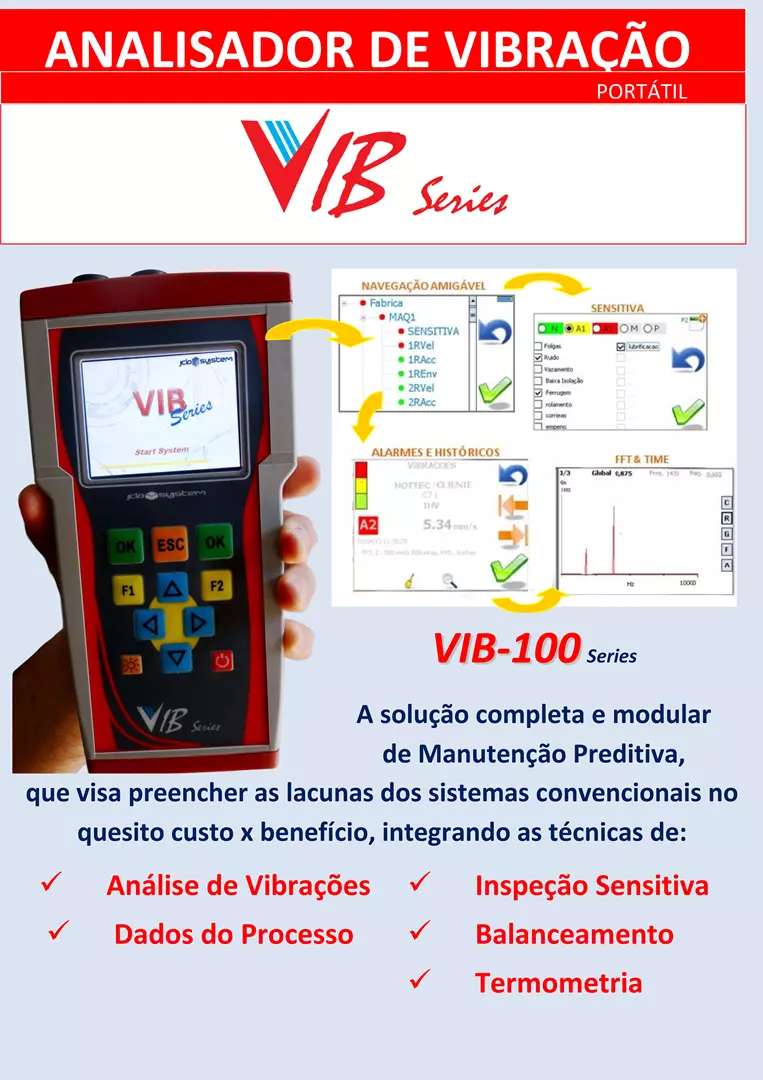

VIB 100 SÉRIES

A solução completa e modular de Manutenção Preditiva,
que visa preencher as lacunas dos sistemas convencionais no quesito custo x benefício, integrando as técnicas de:

• Análise de Vibrações
• Inspeção Sensitiva
• Dados de processo
• Balanceamento
• Termotremia

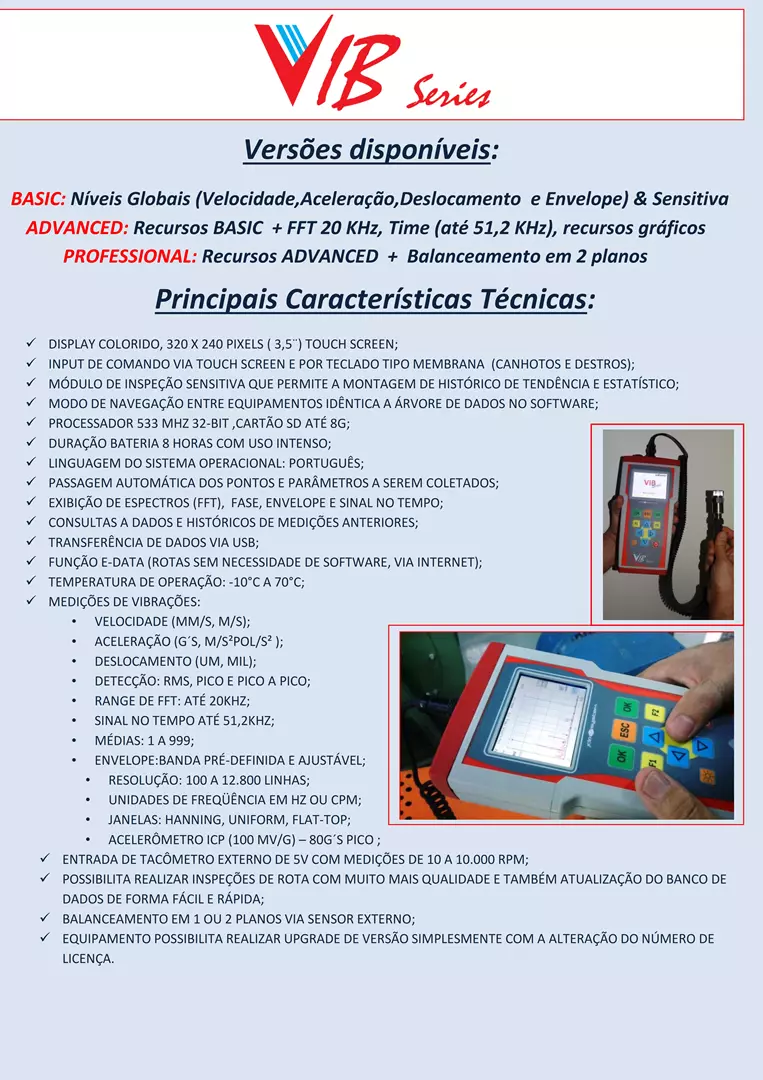

• DISPLAY COLORIDO, 320 X 240 PIXELS ( 3,5*) TOUCH SCREEN;
• INPUT DE COMANDO VIA TOUCH SCREEN E POR TECLADO TIPO MEMBRANA (CANHOTOS E DESTROS):
• MÓDULO DE INSPEÇÃO SENSITIVA QUE PERMITE A MONTAGEM DE HISTÓRICO DE TENDÊNCIA E ESTATÍSTIC
• MODO DE NAVEGAÇÃO ENTRE EQUIPAMENTOS IDÊNTICA A ÁRVORE DE DADOS NO SOFTWARE;
• & PROCESSADOR 533 MHZ 32-BIT, CARTÃO SD ATÉ 8G;
• DURAÇÃO BATERIA 8 HORAS COM USO INTENSO;
• LINGUAGEM DO SISTEMA OPERACIONAL: PORTUGUÊS;
• PASSAGEM AUTOMÁTICA DOS PONTOS E PARÂMETROS A SEREM COLETADOS;
• EXIBIÇÃO DE ESPECTROS (FFT), FASE, ENVELOPE E SINAL NO TEMPO;
• CONSULTAS A DADOS E HISTÓRICOS DE MEDIÇÕES ANTERIORES;
• TRANSFERÊNCIA DE DADOS VIA USB;
• FUNÇÃO E-DATA (ROTAS SEM NECESSIDADE DE SOFTWARE, VIA INTERNET);
• TEMPERATURA DE OPERAÇÃO: -10°C A 70°C;
• MEDIÇÕES DE VIBRAÇÕES:
  • VELOCIDADE (MM/S, M/S):
  • ACELERAÇÃO (G'S, M/S*POL/S*):
  • DESLOCAMENTO (UM, MIL):
  • DETECÇÃO: RMS, PICO E PICO A PICO;
  • RANGE DE FFT: ATÉ 20KHZ;
  • SINAL NO TEMPO ATÉ 51,2KHZ;
  • MÉDIAS: 1 A 999;
  • ENVELOPE:BANDA PRE-DEFINIDA E AJUSTÁVEL;
  • RESOLUÇÃO: 100 A 12.800 LINHAS;
  • UNIDADES DE FREQUÊNCIA EM HZ OU CPM;
  • JANELAS: HANNING, UNIFORM, FLAT-TOP;
  • ACELERÔMETRO ICP (100 MV/G) - 80G'S PICO ;
• ENTRADA DE TACÔMETRO EXTERNO DE SV COM MEDIÇÕES DE 10 A 10.000 RPM;
• POSSIBILITA REALIZAR INSPEÇÕES DE ROTA COM MUITO MAIS QUALIDADE E TAMBÉM ATUALIZAÇÃO DO BANCO DI
  DADOS DE FORMA FÁCIL E RÁPIDA;
• BALANCEAMENTO EM 1 OU 2 PLANOS VIA SENSOR EXTERNO;
• EQUIPAMENTO POSSIBILITA REALIZAR UPGRADE DE VERSÃO SIMPLESMENTE COM A ALTERAÇÃO DO NÚMERO DE LICENÇA.

IMAGEM

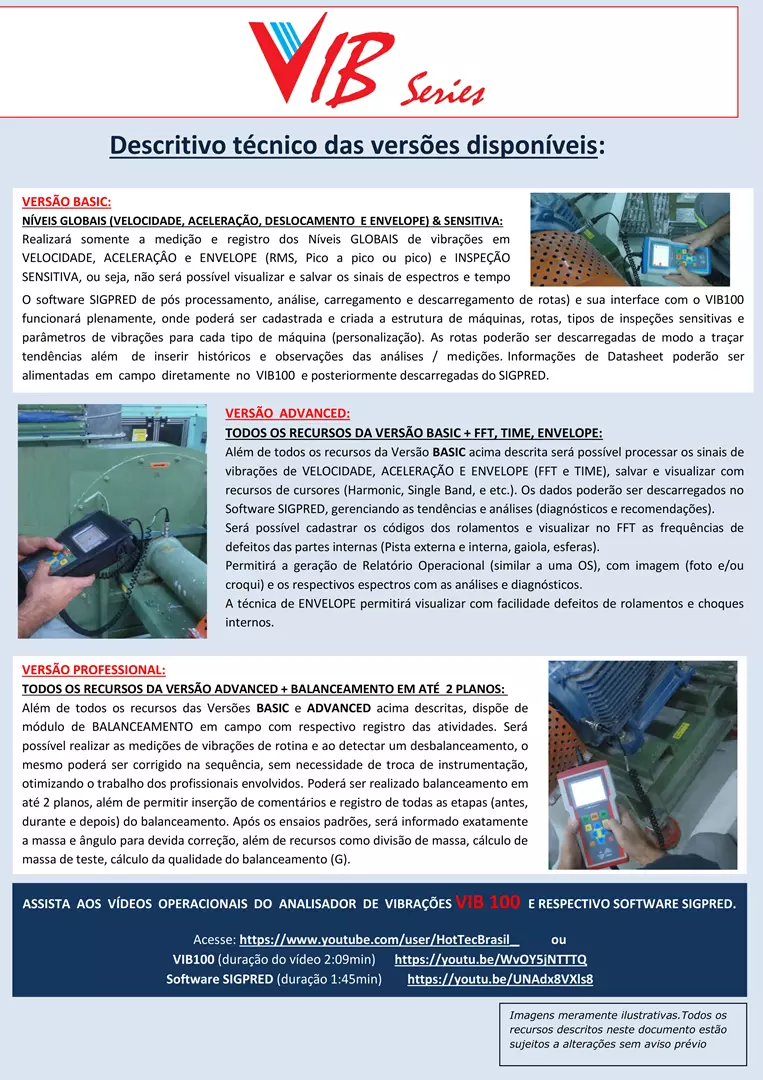

VERSÃO BASIC
NÍVEIS GLOBAIS (VELOCIDADE, ACELERAÇÃO, DESLOCAMENTO E ENVELOPE) & SENSITIVA:

Realizará somente a medição e registro dos Níveis GLOBAIS de vibrações em
VELOCIDADE, ACELERAÇÃO e ENVELOPE (RMS, Pico a pico ou pico) e INSPEÇÃO SENSITIVA, ou seja, não será possível visualizar e salvar os sinais de espectros e tempo
O software SIGPRED de pós processamento, análise, carregamento e descarregamento de rotas) e sua interface com o VIB100 funcionará plenamente, onde poderá ser cadastrada e criada a estrutura de máquinas, rotas, tipos de inspeções sensitivas e parâmetros de vibrações para cada tipo de máquina (personalização). As rotas poderão ser descarregadas de modo a traçar tendências além de inserir históricos e observações das análises / medições. Informações de Datasheet poderão ser alimentadas em campo diretamente no VIB100 e posteriormente descarregadas do SIGPRED.

IMAGEM

IMAGEM

VERSÃO ADVANCED
TODOS OS RECURSOS DA VERSÃO BASIC + FFT, TIME, ENVELOPE:

Além de todos os recursos da Versão BASIC acima descrita será possível processar os sinais de vibrações de VELOCIDADE, ACELERAÇÃO E ENVELOPE (FFT e TIME), salvar e visualizar com recursos de cursores (Harmonic, Single Band, e etc.). Os dados poderão ser descarregados no Software SIGPRED, gerenciando as tendências e análises (diagnósticos e recomendações).
Será possível cadastrar os códigos dos rolamentos e visualizar no FFT as frequências de defeitos das partes internas (Pista externa e interna, gaiola, esferas).
Permitirá a geração de Relatório Operacional (similar a uma OS), com imagem (foto e/ou croqui) e os respectivos espectros com as análises e diagnósticos.
A técnica de ENVELOPE permitirá visualizar com facilidade defeitos de rolamentos e choques internos.

VERSÃO PROFESSIONAL
TODOS OS RECURSOS DA VERSÃO ADVANCED + BALANCEAMENTO EM ATÉ 2 PLANOS:

Além de todos os recursos das Versões BASIC e ADVANCED acima descritas, dispõe de módulo de BALANCEAMENTO em campo com respectivo registro das atividades. Será possível realizar as medições de vibrações de rotina e ao detectar um desbalanceamento, o mesmo poderá ser corrigido na sequência, sem necessidade de troca de instrumentação, otimizando o trabalho dos profissionais envolvidos. Poderá ser realizado balanceamento em até 2 planos, além de permitir inserção de comentários e registro de todas as etapas (antes, durante e depois) do balanceamento. Após os ensaios padrões, será informado exatamente a massa e ângulo para devida correção, além de recursos como divisão de massa, cálculo de massa de teste, cálculo da qualidade do balanceamento (G).
