FONE DE OUVIDOS



Para Inspeção de Painéis elétricos, cubículos e Inspeção de Vazamentos de Ar

SOFTWARE CRY



Análise de Forma de espectro, espectrograma, avaliação de vazamento, discriminação do tipo de descarga.

ENTRE EM CONTATO CONOSCO

•  Geral

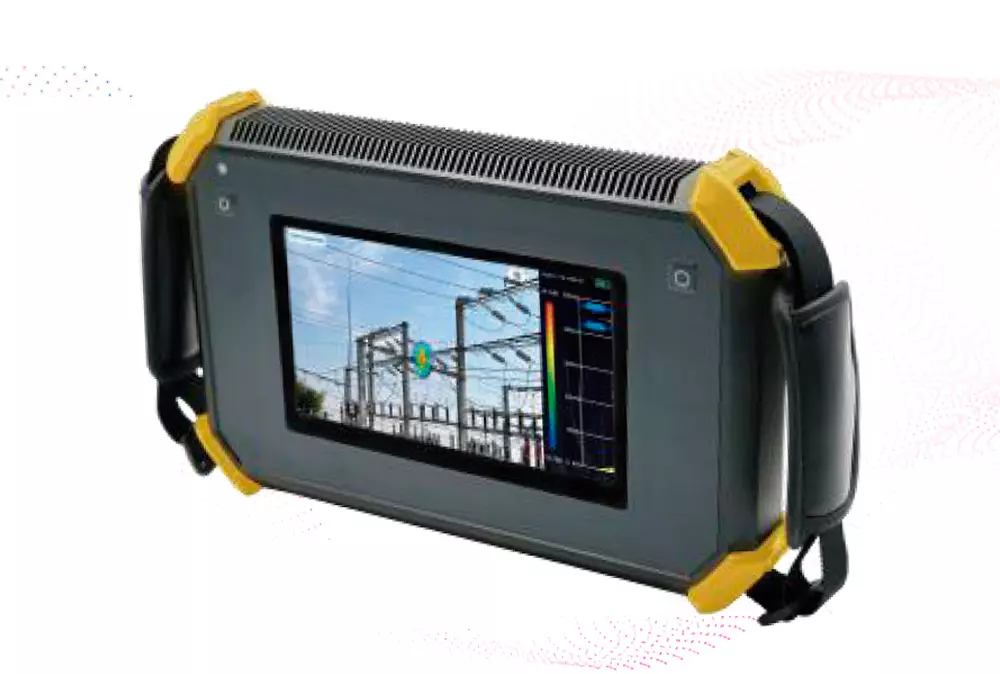

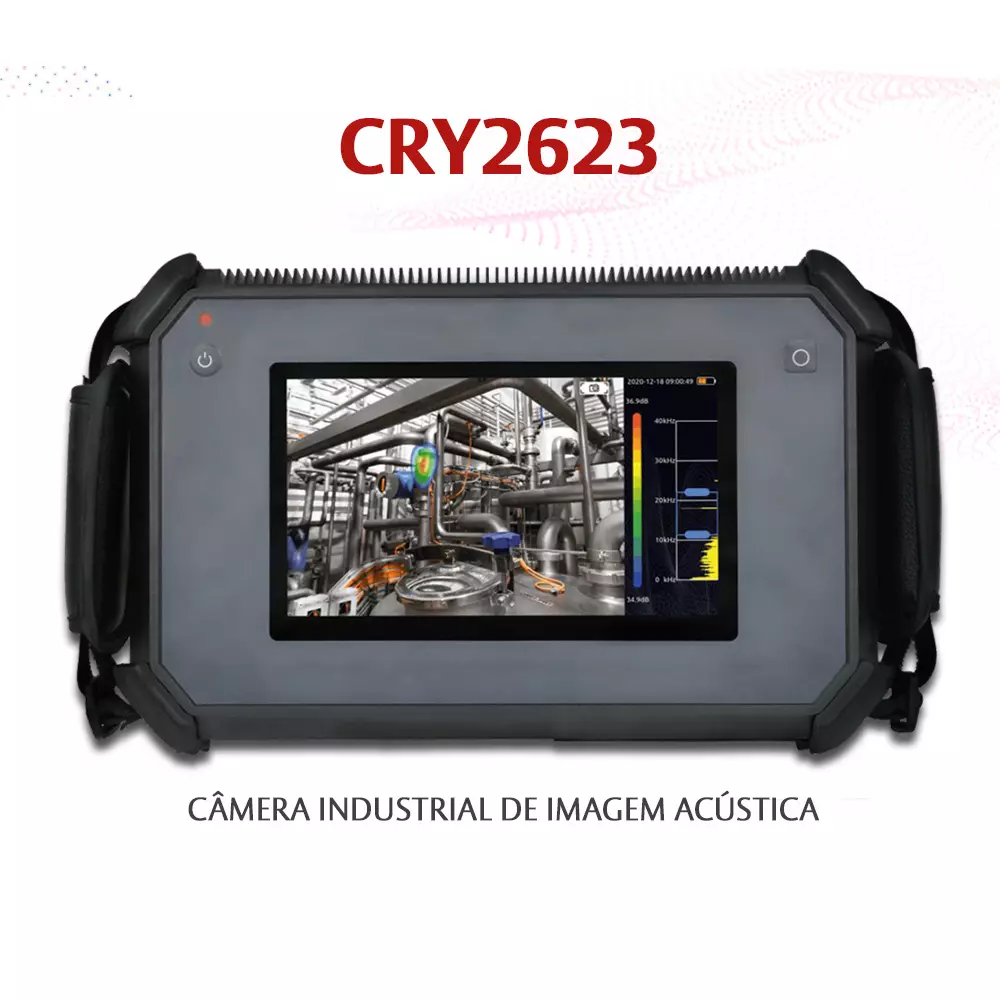

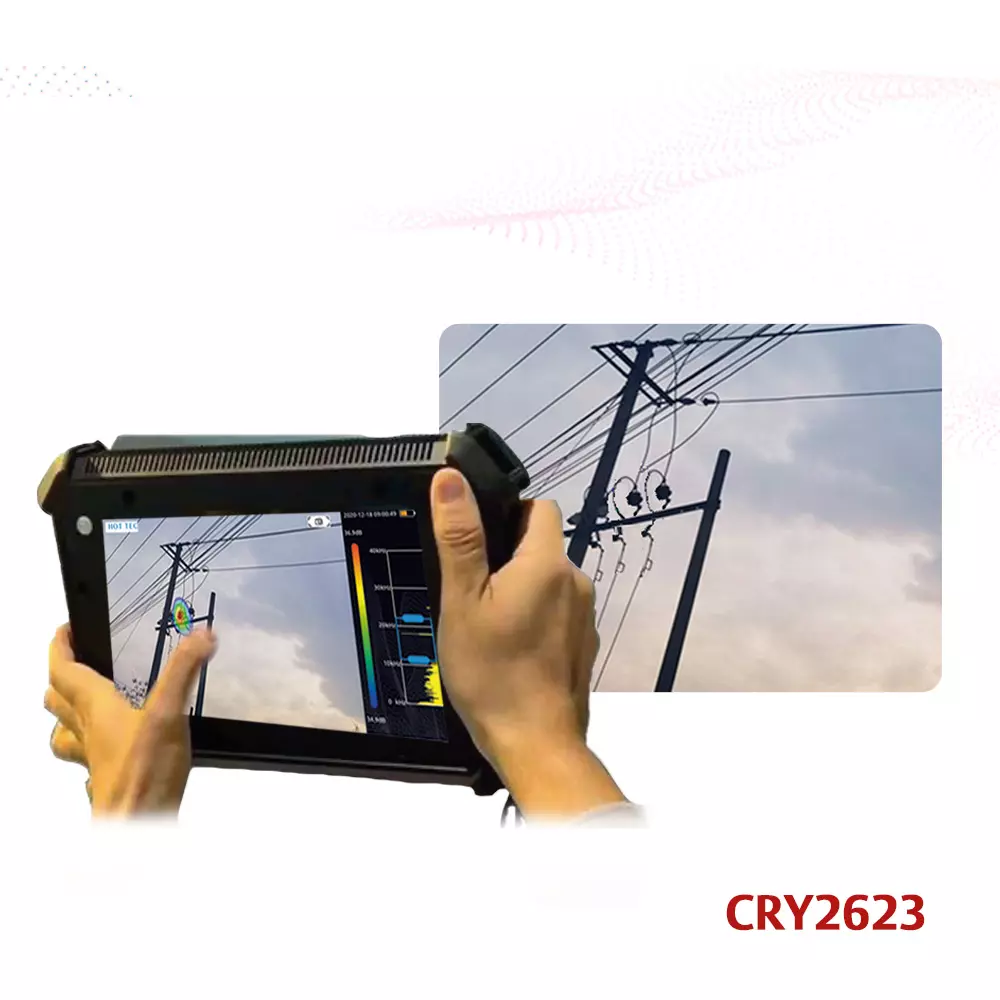

  A CRY2623 é um equipamento industrial portátil de imagemento acústico. Suporta som nas faixas de frequência audível e ultrassônica incluindo a possibilidade de localização de descargas parciais entre outros efeitos associados na área elétrica ao trilhamento, à corrente de fuga e ao efeito corona.

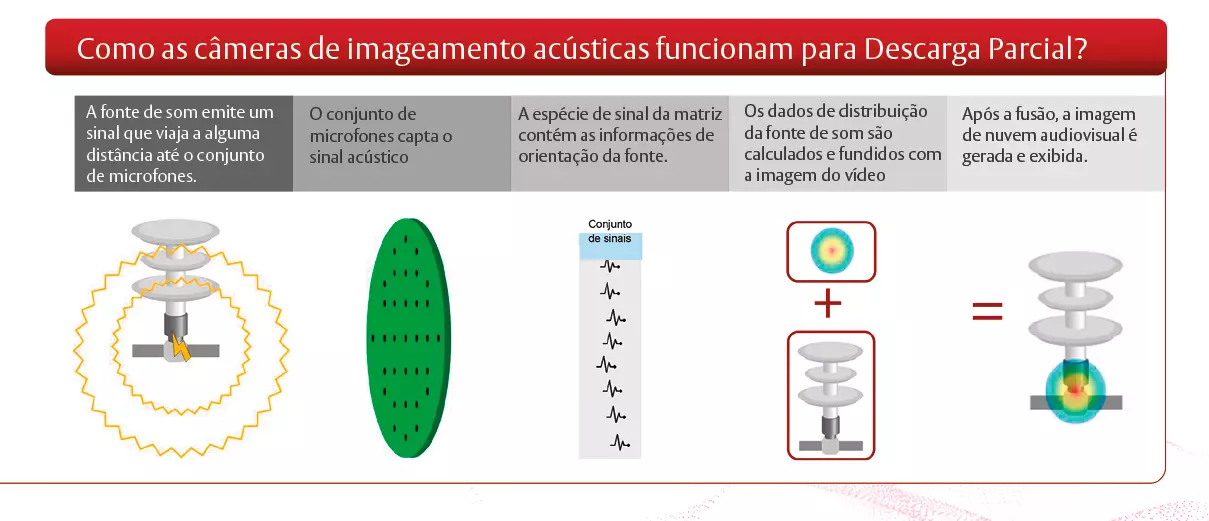

  O dispositivo usa tecnologia de formação de feixe de matriz de microfone para obter dados de distribuição da fonte de sonora e, integra esse dado com a câmera de alta resolução obtendo-se um vídeo em tempo real. Ao fundir os dados de distribuição da fonte de sonora com as imagens de vídeo, a mudança da fonte de som é apresentada dinamicamente na tela. A câmera de imagens acústicas CRY2623 é aplicada em sistemas de energia e podendo-se visualizar rapidamente os possíveis pontos de falha de descargas parciais, entre outros efeitos associados na área elétrica ao trilhamento e ao efeito corona, como a fuga de corrente.

  A câmera acústica industrial CRY2623, adota um invólucro totalmente em liga de alumínio, sendo durável e ideal para ambientes de trabalho agressivos. O equipamento possui operação intuitiva com início rápido. Basta ajustar a faixa de frequência de teste e a faixa dinâmica de teste para atender à maioria das necessidades da inspeção; suporta modo de foto, modo de vídeo, gravação flexível de dados do local de trabalho; Cartão de memória TF expansível de grande capacidade, exportação rápida e relatório de resultados da inspeção.

•  Aplicações

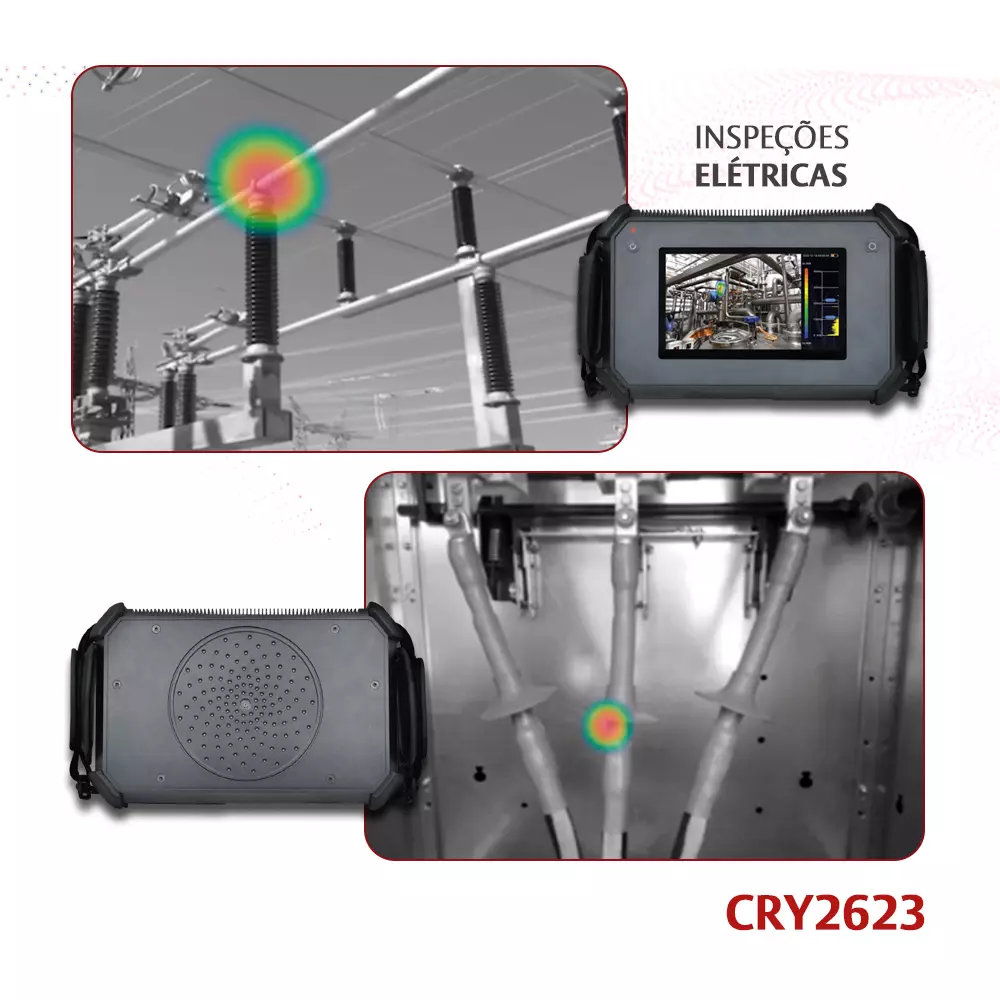

   Detecção e localização de descargas parciais, trilhamento, corrente de fuga e defeitos associados ao efeito CORONA.

       Inspeções em cabines primárias e secundárias;

        Painéis e Cubículos com problemas elétricos;

        Detectar defeitos e descargas parciais em para-raios, em sistemas BT , MT e AT e em enrolamentos de motores e transformadores;

         Identificação de defeitos em isoladores em Linhas de Distribuição e sistemas elétricos de 13.8Kv, 15KV, 34,5Kv e Linhas de transmissão de 68Kv, 138KV, 230 kv, 550Kv e acima;

        Conexões com eletroerosão;

        Amarrações mal feitas em redes e linhas de distribuição de energia elétrica;

        Problemas em cabos (cordoalhas com tentos rompidos por exemplo);

        Aterramentos defeituosos.

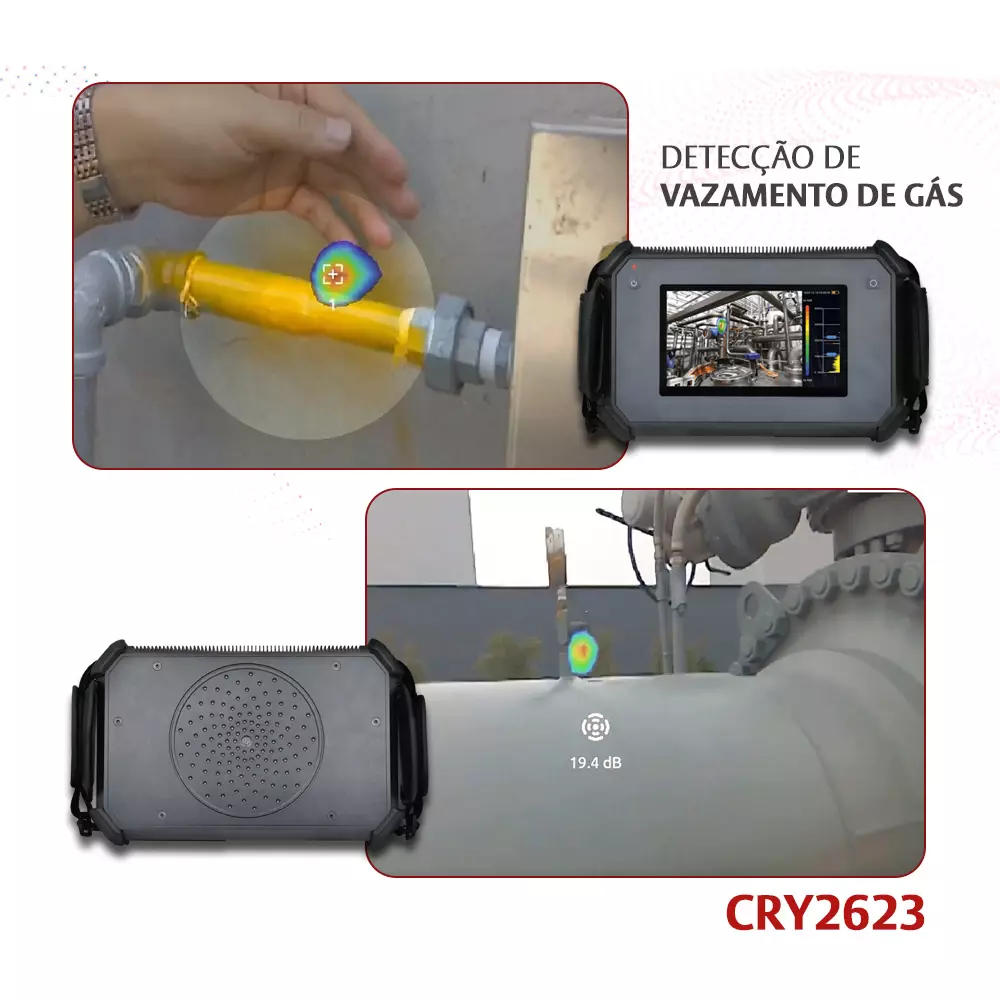

   Localização de vazamentos de ar comprimido e de gás pressurizado e vazamento de vácuo (pressão negativa)

   Monitoramento e posicionamento de vibração estrutural.

•  Ficha técnica

  CÂMERA

  Ângulo de visão da câmera 62° Comprimento focal da câmera Comprimento focal fixo em 3,04 mm Resolução  8 megapixel

  ARMAZENAMENTO

  Modelo Cartão de memória TF CARD expansívo Capacidade de armazenamento Minima de 64G Formato da imagem jpg Formato do vídeo avi

  MATRIZ DE MICROFONES

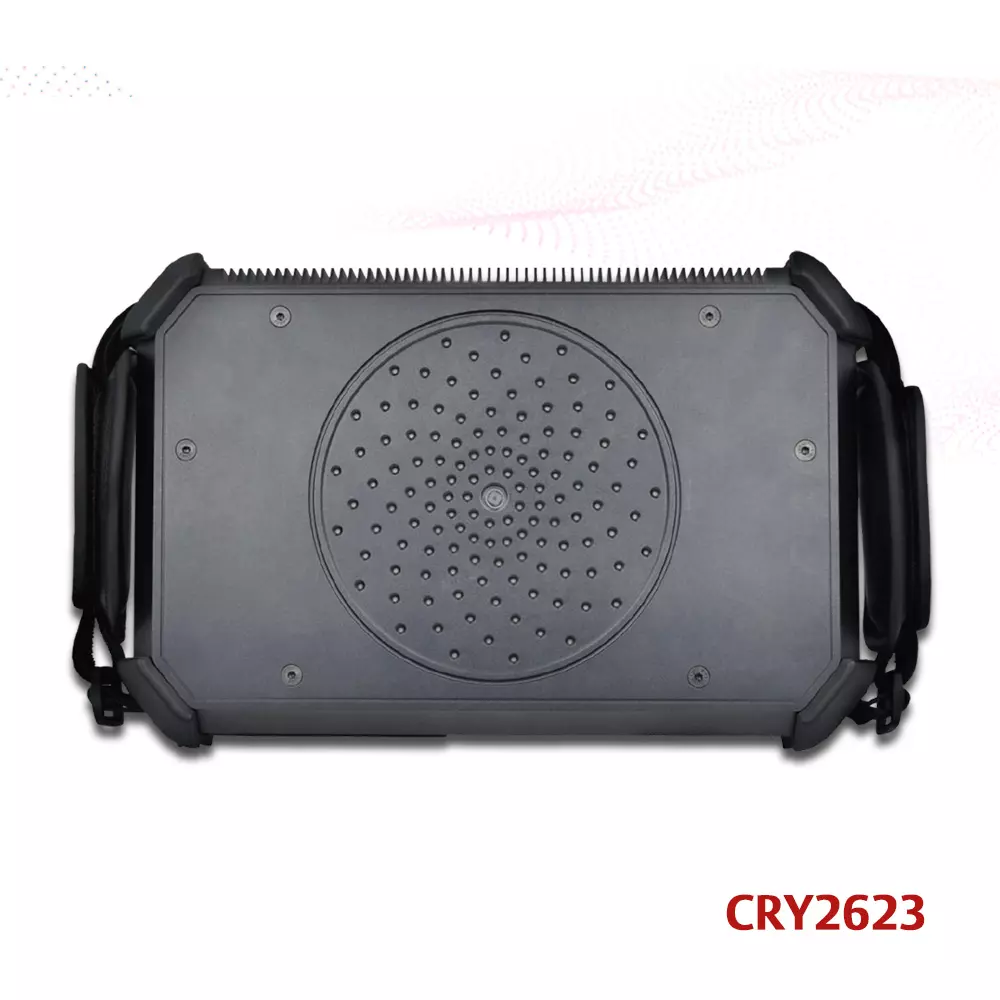

  Microfone 128 canais com microfone digital MEMS Faixa de frequência de 2KHz a 48KHz Perspectiva do ultrassom 62° Taxa de quadros Maior que 25FPS com largura de banda de teste de 2KHz  Escala de pressão sonora 30dB - 120dB Faixa de frequência de teste operacional Ajustada pelo usuário, largura de banda de teste mínima de 1KHz

  COMUNICAÇÕES E COMANDOS

  Interface de comunicação USB3.0  (Type-C) Fone de ouvidos Fone de ouvido de 3 seções de 3,5 mm (apenas a fonte audível pode ser monitorada) Teclas Power, Tecla de seleção funções

  DISPLAY

  Resolução 1024x600 Tamanho 7” Touch screen Capacitivo Backlight brightness  Ajustável

  ALIMENTAÇÃO

  Bateria  6400mAH@7,2V Autonomia Aprox. 4 horas Recarga da bateria Interface USB Type-C suporta protocolo USB PD Consumo Consumo de energia A potência de carregamento único é de cerca de 15W e a potência máxima de funcionamento do dispositivo é de cerca de 29W

  ESPECIFICAÇÕES GERAIS

  Temperatura operacional  -10°C a 50°C Temperatura de armazenamento  -20°C +40°C Umidade relativa 10% a 95% não condensada Dimensões 272mm x 174mm x 42mm Peso 1,4kg Nível de proteção  IP54 Linguagem  Chinês, inglês, coreano.
