CARACTERISTICAS

Detecção visual e térmica de vazamentos em tempo real

Medição de temperatura de -40 ºC até + 500 ºC com alta precisão

Alta sensibilidade térmica (0,015°C a 30°C) para identificar mínimas alterações

Operação remota e conectividade completa (Wi-Fi, 4G, USB 3.0, Bluetooth 5.1)

Inspeção sem necessidade de desligar os sistemas

Laser integrado para apontamento e medição de distância com precisão

Gravação de vídeo com dados térmicos (formato IRV e MP4)

Análise automática de vazamentos em até 10 áreas simultâneas

GPS integrado



 GASES DETECTADO

•  Geral

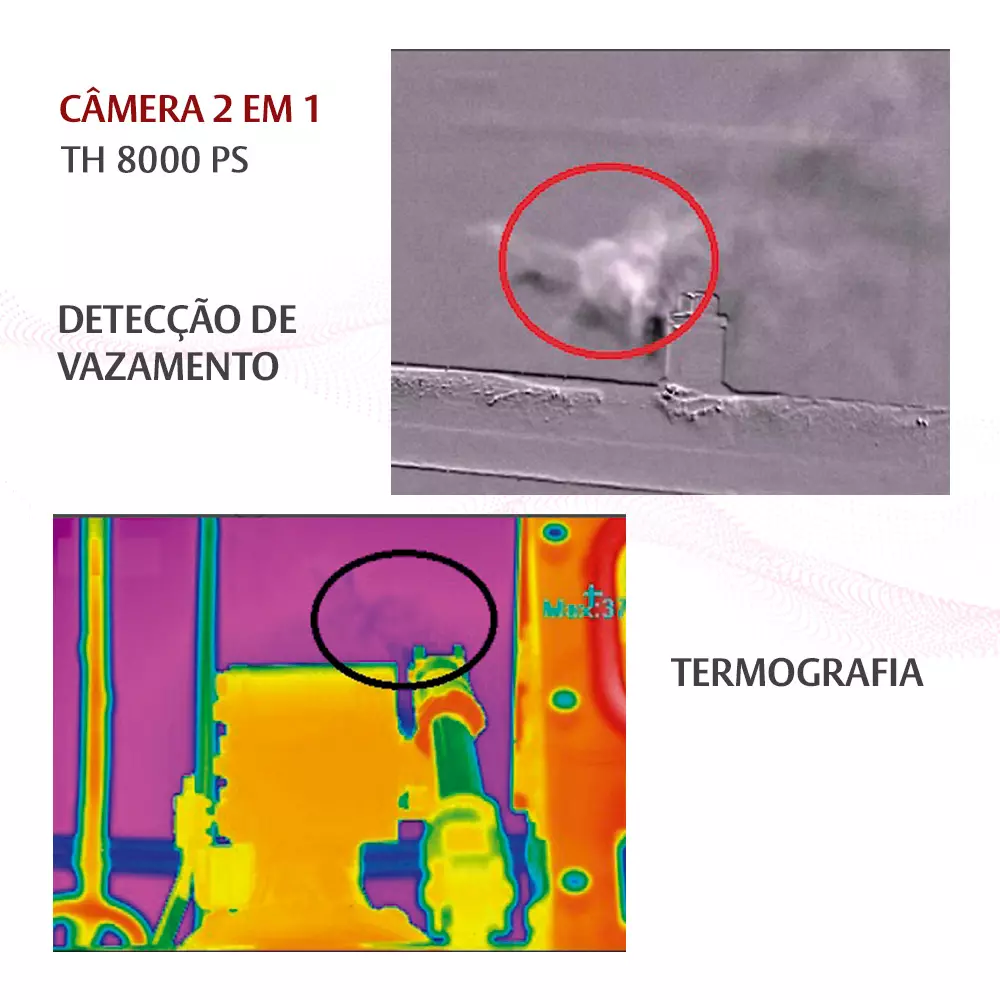

  Pode detectar o vazamento de gás enquanto captura imagens infravermelhas e mostra a temperatura em tempo real do local inspecionado.

  Com um único equipamento é possível você fazer suas inspeções termográficas e detectar uma ampla gama de gases com rapidez, precisão e segurança e sem precisar desativar sistemas, evitando paradas e possíveis grandes prejuízos .

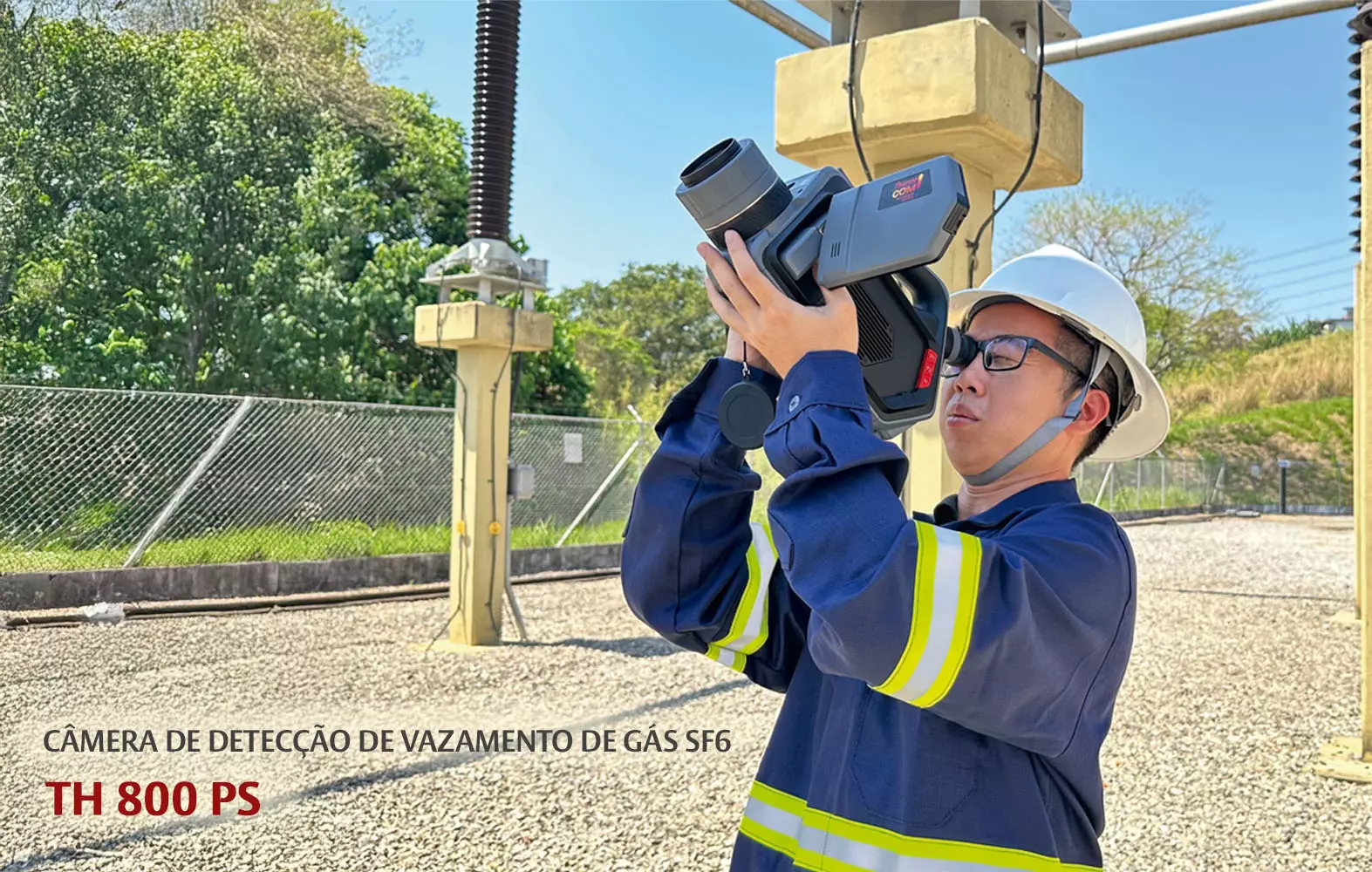

  A identificação de eventuais vazamentos de SF6 nos disjuntores das subestações de energia elétrica garante a integridade destes componentes, evitando assim arcos elétricos e os consequentes  indesejáveis  e perigosos riscos de incêndios e explosões.

•  Aplicações

  A câmera TH800 PS é projetada para a detecção de vazamentos de gás SF6 e outros gases industriais, sendo amplamente utilizada em diversas aplicações, incluindo:



  Principais Aplicações:

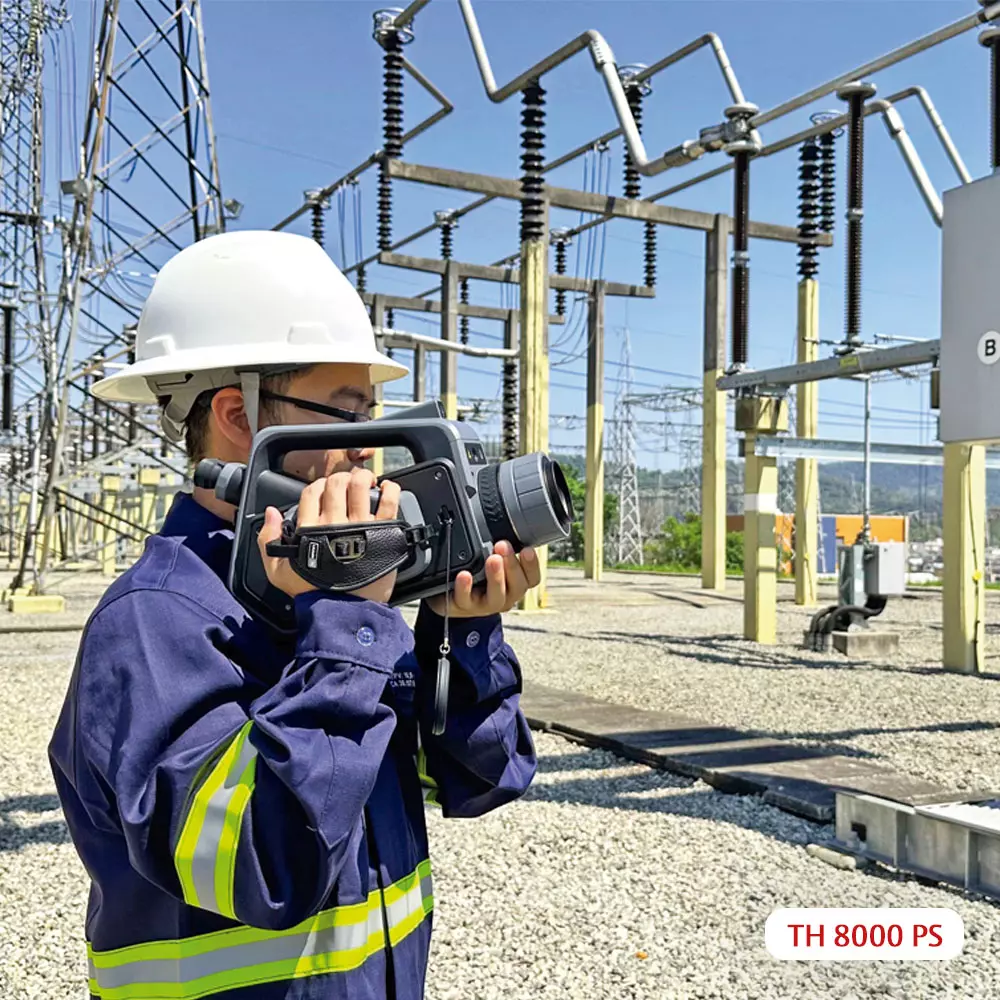

   Subestações elétricas: Identificação de vazamentos de gás SF6 em disjuntores, transformadores e outros equipamentos de alta tensão, garantindo a segurança e eficiência operacional.

   Indústrias químicas e petroquímicas: Monitoramento de possíveis vazamentos de gases perigosos para prevenção de riscos ambientais e operacionais.

   Usinas de geração de energia: Inspeção de sistemas de isolamento elétrico para reduzir riscos de falhas e evitar paradas inesperadas.

   Manutenção preditiva e preventiva: Detecção precoce de vazamentos para evitar perdas financeiras, riscos à segurança e danos ambientais.

   Fiscalização ambiental: Auxílio na detecção e controle de emissões gasosas, atendendo às regulamentações ambientais e reduzindo impactos ao meio ambiente.

  Com sua tecnologia infravermelha avançada, a TH800 PS permite inspeções rápidas, precisas e seguras, minimizando riscos e otimizando operações em setores críticos.



  ESCOPO DE FORNECIMENTO PADRÃO:

  • 1(uma) GC-TH800;

  • 1 (uma) Lente padrão;

  • 1 (um) LCD de 3,5 “com tela sensível ao toque;

  • 2 (duas) Baterias;

  • 1 (um) Carregador de bateria;

  • 1 (um) Cartão SD 32G;

  • 1 (um) Cabo AV padrão;

  • 1 (um) Cabo de dispositivo USB;

  • 1 (uma) Alça de ombro;

  • 1 (um) Visualizador de IV View finder;

  • 1 (um) Leitor de Vídeo CD;

  • 1 (um) Cabo de alimentação e adaptador AC ;

  • 1 (um) Manual de operação;

  • 1 (uma) Mala de transporte.

•  Ficha técnica



  DESEMPENHO

  Campo de visão 14,5º (H) x 10,8º (V)  e opcionais (24º x 18º e 6º (x 4,5º); Sensibilidade Térmica 0.015ºC á 30ºC Resolução Espacial ( IFOV ) 0,65 mrad Foco Auto/Manual Função de zoom eletrônico 1X ~ 16X Frequência da imagem 50/60 Hz Tipo de detector Resfriado 320 × 240 pixels Faixa espectral 10,3 ~ 10,7 μm Hora de inicialização < 7 min Ferramenta de geolocalização GPS

  APRESENTAÇÃO DE IMAGEM

  Desempenho da câmera CCD Câmera digital embutida de 16 mega pixels Exibição Externa OLED de 5,5 polegadas com tela, 1920*1080 pixels   Localizador de visualização   OLED integrado com alta resolução (1024x768 pixels)   Paletes  16 paletes Correção Correção de “background” com umidade relativa, temperatura refletida e temperatura ambiente Câmera de vídeo  5.0 MP, autofoco   Coreção otica externas ( transmissividade e temperatura de janelas de inspeção)   Correção para temperatura Correção para temperatura refletida, ambiente e emissividade

  MEDIÇÃO

  Faixa de temperatura  -40 ºC até + 500 ºC com alta precisão Precisão ± 1°C (de 0°C~100°C), +2°C ou +2% (acima de 100°C)   Análise Rastreamento automático Máx. / com dados de temperatura, 10 áreas de análise (formato opcional)   Correção de Emissividade Variável de 0,01 a 1,0 Correção de medição   Emissividade, Temperatura ambiente, Umidade, Distância   Contexto Data, hora, unidade de medida °C/F   Pontos 10 pontos, 5 áreas móveis com mínima e máxima temperatura e função Delta de temperatura

  APONTADOR A LASER

  Tipo de laser Classe 2, vermelho de 1mw/635nm Alcance do laser Exibir ponto de laser na imagem infravermelha e fornecer valor de distância Lampadas  Lâmpadas iluminação do alvo

  ARMAZENAMENTO

  Tipo de video Saída de vídeo DVI, HDMI Entrada e saída de áudio Suporte para gravação de voz, anotação de texto e reprodução de áudio



  SISTEMA DE BATERIA

  Tipo Li-ion, recarregável, substituível em campo Tempo operacional ≥4 horas de operação continua em temperatura ambiente Sistema de carregamento Carregador de bateria inteligente de 2 compartimentos com tela, cabo de alimentação externo de 2 V CC.

  CARACTERÍSTICAS FÍSICAS

  Peso ≤ 2,85kg (Incluindo bateria) Tamanho (L × W × H) 307,5 x 161,7 x 192 mm Saída de video HDMI Interface USB 3.0, WIFI, Bluetooth 5.1, módulo 4G

  ESPECIFICAÇÃO AMBIENTAL

  Faixa de temperatura operacional  –20 ºC à 50 ºC;  Amplitude Térmica de armazenamento -40 ° C ~ +70 ° C Umidade Operação e armazenamento 10% a 95%, sem condensação Encapsulamento IEC 529 / IEC 60068-2-29 / IEC 60068-2-6

  DETECTAR GASES

  Tipo SF6 Hexafluoreto de Enxofre, Cloreto de Acetila, Ácido Acético, Brometo de Alila, Cloreto de Alila, Fluoreto de Alila, Amônia (Nh3), Bromometano, Dióxido de Cloreto, Cianoacrilato de Etila, Etileno, Furano, Hidrazina, Metilsilano, Metil Etil Cetona, Cianeto de Vinila, Metil Vinil Cetona, Propeno, Tetraidrofurano, Éter Vinilico, Tricloroetileno, Fluoreto de Uranila, Cloreto de Vinila, Propenal
