LENTE TELESCÓPICA



Amplia a capacidade de inspeção térmica, permitindo a visualização detalhada de alvos distantes sem perder precisão.

SOFTWARE DE RELATÓRIO INTELIGENTE



Para pós processamento de imagens e elaboração de relatórios..

ENTRE EM CONTATO CONOSCO

•  Geral

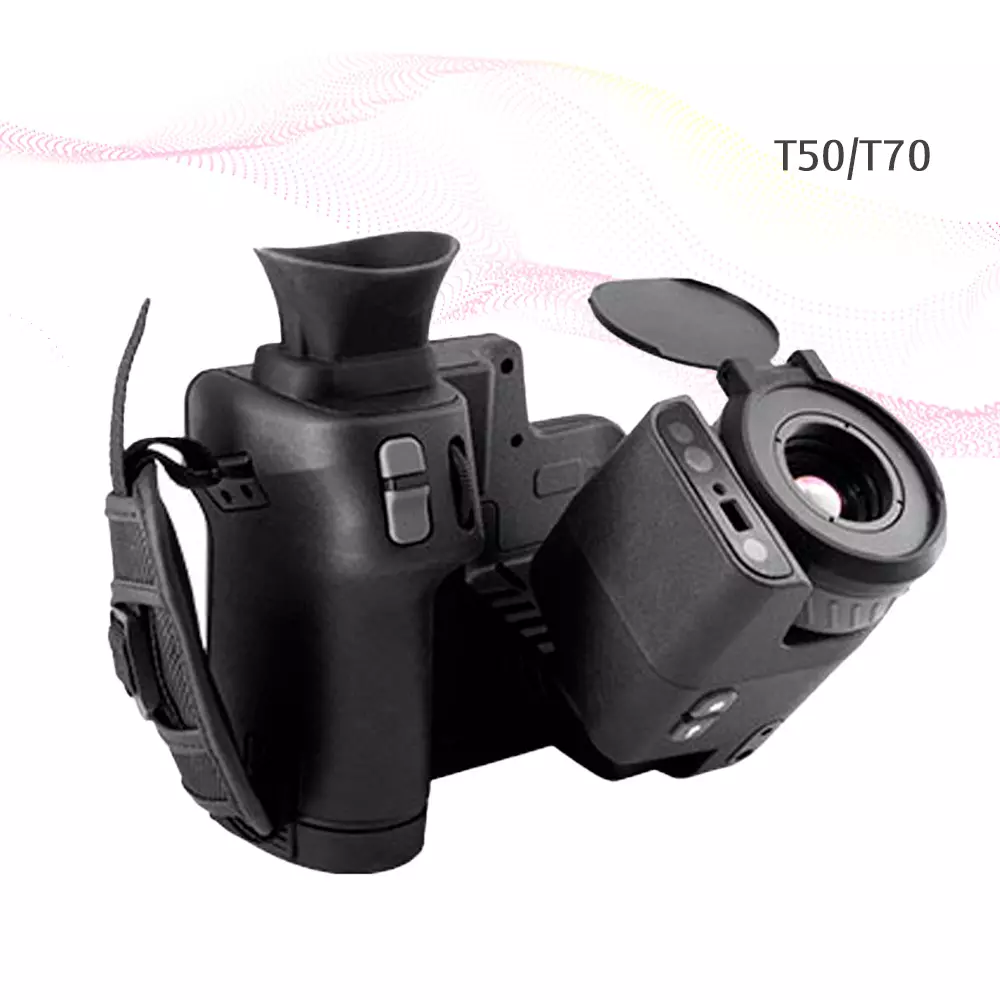

  Os termovisores da série T50/T70 são câmeras termográficas de última geração, desenvolvidas para inspeção elétrica, manutenção preditiva e análise térmica de alta precisão. Equipados com sensores de origem francesa e resoluções de até 640x480 pixels, oferecem imagens nítidas e medições confiáveis com sensibilidade térmica de até 25mK (T70).

  Com foco automático contínuo assistido por laser, tela touchscreen de 5”, e múltiplos modos de medição e visualização (IR, luz visível, PIP e DSX), os modelos T50 e T70 garantem eficiência e praticidade em inspeções térmicas. Seu design robusto, com proteção IP54, permite aplicações em subestações, linhas de transmissão, automação industrial e diagnósticos mecânicos e elétricos.

   Destaques:
   Detector térmico de alta precisão – Resolução de até 640x480 px com estabilidade aprimorada.
   Foco automático contínuo com assistente de laser – Precisão e rapidez nas medições.
   Medição de temperatura ampliada – Faixa de -20°C a 600°C (expansível para 1200°C).
   Visor HD e tela touchscreen de 5” – Alta definição e fácil operação.
   GPS integrado – Salva a localização junto às imagens.
   Zoom contínuo de até 35x – Inspeções detalhadas mesmo em longas distâncias.

  Os termovisores T50 e T70 são a solução ideal para profissionais que buscam tecnologia de ponta, precisão e confiabilidade na inspeção térmica industrial.

•  Aplicações

  O Termovisores T50/ T70 possuim diversas aplicações em manutenção preditiva, inspeção elétrica e análise térmica industrial, sendo uma ferramenta essencial para a detecção de falhas e otimização da eficiência operacional.

   Inspeção Elétrica:
  Detecção de aquecimento anormal em painéis elétricos, disjuntores e conexões.
  Identificação de sobrecarga em cabos e componentes elétricos.
  Avaliação de transformadores, motores elétricos e geradores.

  Manutenção Preditiva:
  Monitoramento térmico para prevenir falhas em equipamentos industriais.
  Identificação de desgaste em rolamentos e mancais.
  Inspeção de bombas, compressores e sistemas mecânicos.

  Eficiência Energética:
  Localização de perdas térmicas em sistemas de aquecimento e refrigeração.
  Análise da eficiência de isolamento térmico em tubulações e dutos.
  Detecção de infiltrações e vazamentos em sistemas hidráulicos.

  Segurança e Monitoramento:
  Inspeção de falhas em sistemas de proteção contra incêndios.
  Monitoramento de temperaturas anormais em processos industriais.
  Verificação de riscos térmicos em subestações e redes elétricas.

•  Ficha técnica

  MODELO T50 T70 Dados do Detector Tipo de detector FPA não refrigerado FPA não refrigerado Resolução IR 384 ×288 640 ×480 Distância do pixel 17μm 17μm Faixa espectral 7.5~14μm 7.5~14μm Dados da Lente Campo de Visão (FOV) 24° x 18° 24° x18° Distância mínima de imagem  0.3m 0.3m Resolução Espacial (IFOV) 1.13mrad 0.68mrad Foco Manual/motor/foco automático contínuo/foco assistido por laser Manual/motor/foco automático contínuo/foco assistido por laser Reconhecimento de lente Reconhecimento automático Reconhecimento automático Opções de lente 48°x 36.6°;12.4°x 9.3°7.6°x 5.6° 48°x 35.6°;12.3°x 9.3°6.2°x 4.7° Foco rotação de 180° rotação de 180° Visor da Imagem LCD LCD digital colorido de 5” HD, 1280 × 720 LCD digital colorido de 5” HD, 1280 × 720 Visor Visor OLED a cores de 0,5”, com suporte para zoom manual, 1024 × 768 Visor OLED a cores de 0,5”, com suporte para zoom manual, 1024 × 768 Câmera visível CMOS de 13 megapixels, foco automático, luz de preenchimento de LED CMOS de 13 megapixels, foco automático, luz de preenchimento de LED Frequência 50Hz/60Hz 50Hz/60Hz Zoom 1X~35X contínuo 1X~35X contínuo Paletas de cores 12 paletas (incluindo vermelho-ferro, arco-íris, preto-quente e branco-quente, etc.) 12 paletas (incluindo vermelho-ferro, arco-íris, preto-quente e branco-quente, etc.) Contraste/Brilho Automático/Manual Automático/Manual Medição de temperatura Faixa de Temperatura -20°C~+600°C (pode ser estendido para 1200°C) -20°C~+600°C (pode ser estendido para 1200°C) Precisão 5°C~150°C, a precisão é de ±1°C ou ±1% da leitura; para outras faixas de temperatura, a precisão é de ±2°C ou ±2% da leitura, pegue o valor maior 5°C~150°C, a precisão é de ±1°C ou ±1% da leitura; para outras faixas de temperatura, a precisão é de ±2°C ou ±2% da leitura, pegue o valor maior Modo de Medição 20 pontos móveis em tempo real, 10 áreas retangulares móveis e 10 áreas circulares (máx./mín. captura de temperatura, média medida de temperatura), medida de temperatura de 20 linhas móveis, análise isotérmica, temperatura medição de diferença, tempalarm (som, cor) 20 pontos móveis em tempo real, 10 áreas retangulares móveis e 10 áreas circulares (máx./mín. captura de temperatura, média medida de temperatura), medida de temperatura de 20 linhas móveis, análise isotérmica, temperatura medição de diferença, tempalarm (som, cor) Correção de Medição Automático/Manual Automático/Manual Correção de emissividade Ajustável de 0,01 a 1,0 ou selecionado na lista de materiais Ajustável de 0,01 a 1,0 ou selecionado na lista de materiais Correção de temperatura do fundo Automático (de acordo com a temperatura de fundo de entrada) Automático (de acordo com a temperatura de fundo de entrada) Correção da transmissividade atmosférica Automático (de acordo com a distância de entrada, umidade relativa, temperatura ambiente) Automático (de acordo com a distância de entrada, umidade relativa, temperatura ambiente) Função de configuração Data/hora, unidade de temperatura °C/°F/K, idioma Data/hora, unidade de temperatura °C/°F/K, idioma Alarme Alarme sonoro e luminoso sim sim Armazenamento de Imagens Mídia de Armazenamento  64G 64G Metódo de armazenamento   Armazenar imagem automática/manual no quadro Armazenar imagem automática/manual no quadro Formato de imagem infravermelha de quadro único JPEG, com imagem de dados medidos de 14 bits JPEG, com imagem de dados medidos de 14 bits Formato de imagem visível de quadro único JPEG ou armazenado com imagem de quadro único JPEG ou armazenado com imagem de quadro único Anotação de texto Suporta 30 anotações de texto predefinidas (editáveis) Suporta 30 anotações de texto predefinidas (editáveis) Anotação de voz Gravação de voz de 60s, armazenada por imagem através do microfone embutido Gravação de voz de 60s, armazenada por imagem através do microfone embutido Indicador do Laser Tipo de Laser Classe2, 1mW, 650nm Vermelho Classe2, 1mW, 650nm Vermelho Distância do Laser Distância de medição: 0,1m-50m Distância de medição: 0,1m-50m Conexões e Comunicações Interface de energia Sim Sim Slot para cartão SD Sim Sim Saída de vídeo HDMI HDMI Saída de Audio Sim Sim USB USB tipo C: transmissão de dados, streaming de vídeo radiométrico USB tipo C: transmissão de dados, streaming de vídeo radiométrico WI-FI Sim Sim Bluetooth Sim Sim GPS Sim Sim Bússula Sim Sim Interface do tripé 1/4′′_20 1/4′′_20 Sistema de energia Tipo de Bateria Bateria de lítio (recarregável) Bateria de lítio (recarregável) Tempo de operação da bateria 4h contínuas (temperatura ambiente) 4h contínuas (temperatura ambiente) Energia externa DC: 5V DC: 5V Sistema de carga Carregador de dois lugares ou na câmera (adaptador AC ou carregador de carro de 12V) Carregador de dois lugares ou na câmera (adaptador AC ou carregador de carro de 12V) Economia de energia Sim Sim Parâmetros Ambientais   Temperatura de operação -20°C~+50°C -20°C~+50°C Temperatura de armazenamento -40°C~+70°C -40°C~+70°C Umidade ≤ 95% (IN não condensado) ≤ 95% (IN não condensado) Vibração 2G (IEC60068-2-6) 2G (IEC60068-2-6) Enclausuramento IP54 (IEC60529) IP54 (IEC60529)





•  Vídeo









•  Catálogo





  Catálogo T50/T70
