SONAPHONE POCKET - Inspeção Elétrica
Detecte falhas elétricas com precisão usando o Sonaphone Pocket — ideal para descargas parciais e efeito corona.
SONAPHONE POCKET
AIRBORNE ULTRASSOM - ELÉTRICA
IDENTIFICAÇÃO DE PROBLEMAS NA ÁREA ELÉTRICA UTILIZANDO O ULTRASSOM SONAPHONE POCKET
A ferramenta perfeita para identificação de falhas elétricas e descarga parcial em:
• Isoladores de AT,
• Amarrações com problemas,
• Aterramentos defeituosos,
• Trafos de AT,
• Painéis,
• Subestações,
• Linhas de transmissão e
• Redes de distribuição de Energia Elétrica, entre outros problemas na área elétrica.
• Amarrações com problemas,
• Aterramentos defeituosos,
• Trafos de AT,
• Painéis,
• Subestações,
• Linhas de transmissão e
• Redes de distribuição de Energia Elétrica, entre outros problemas na área elétrica.
O som do ultrassom não é perceptível ao ouvido humano, mas torna-se mensurável em dB/µV e audível utilizando o dispositivo de teste Ultrassônico Sonaphone Pocket.

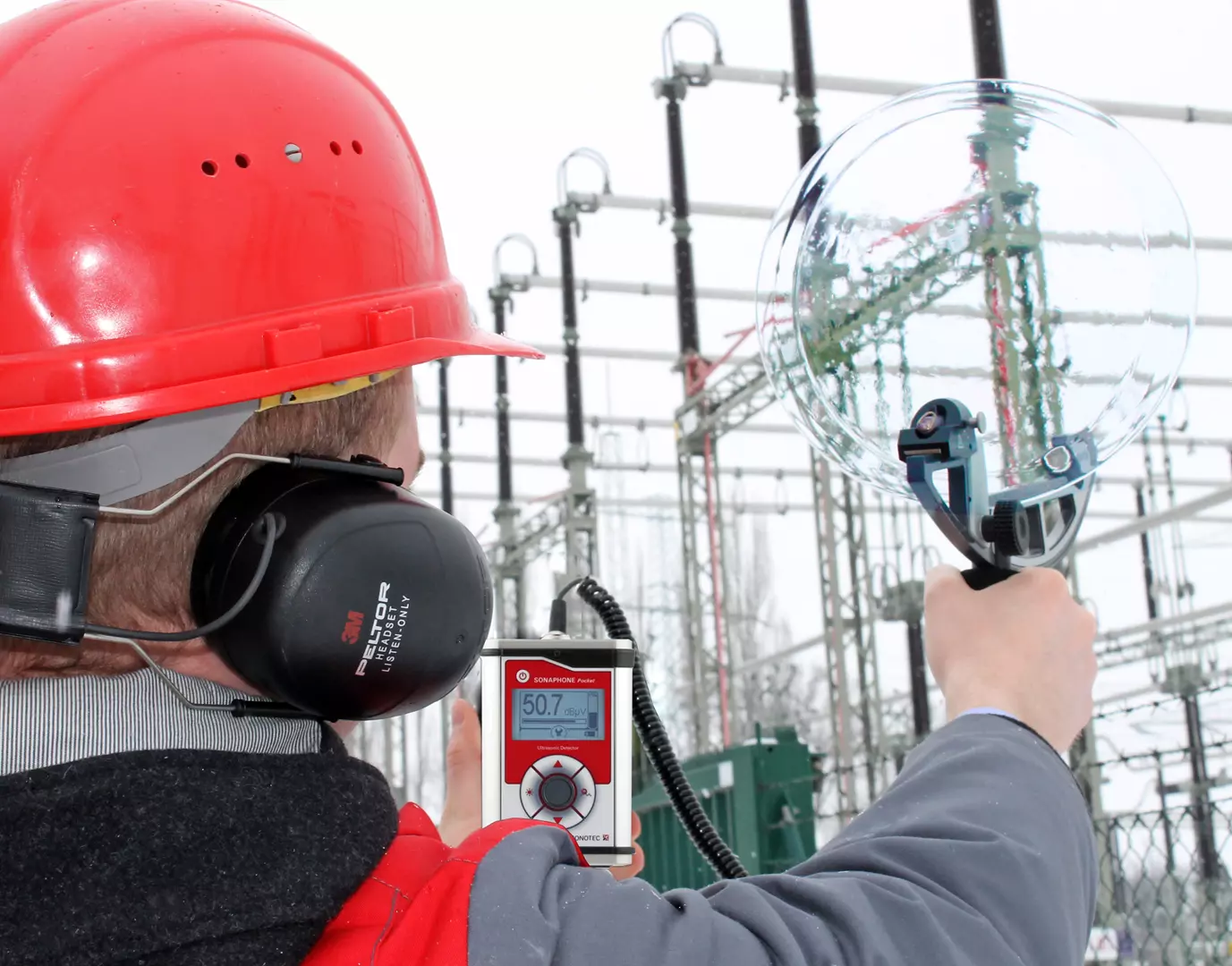

A Antena Parabólica permite identificar falhas a uma distância segura de até 35 metros. Seu laser ajustável permite identificar defeitos com maior facilidade mesmo sob alta incidência de luz solar.
A Antena Parabólica permite identificar falhas a uma distância segura de até 35 metros. Seu laser ajustável permite identificar defeitos com maior facilidade mesmo sob alta incidência de luz solar.
Identificação de problemas na área elétrica utilizando o ultrassom Sonaphone pocket. Com o acessório apropriado, Sonaphone Pocket é extremamente eficaz na identificação de problemas elétricos.
Totalmente portátil alimentado por bateria, extremamente preciso e fácil de operar. Um operador com um mínimo de treinamento específico conseguirá excelentes resultados em campo.
Totalmente portátil alimentado por bateria, extremamente preciso e fácil de operar. Um operador com um mínimo de treinamento específico conseguirá excelentes resultados em campo.
APENAS A TERMOGRAFIA NÃO BASTA!
A Termografia Infravermelha é importante, mas sozinha não consegue identificar todos os problemas elétricos, como muitos dos acima descritos.
Apenas com a termografia, existe uma limitação na identificação de todos os problemas elétricos, uma vez que muitos desses defeitos estão relacionados ao campo elétrico e ao efeito corona, os quais não aquecem os materiais e componentes. Portanto, esses problemas não são detectados pelos termovisores durante uma fase preditiva, o que muitas vezes leva ao colapso de componentes sem que a equipe de inspeção termográfica perceba o que ocorreu.
ACESSÓRIOS SONAPHONE POCKET, INDICADOS PARA INSPEÇÕES ELÉTRICAS
KIT CUBÍCULO
![Thumbnail [200x250]](https://www.cache2net4.com//Repositorio/13904/Publicacoes/540678/kit_cubiculos_acessorios.webp?=2484605-4)
Para Inspeção de Painéis elétricos, cubículos e Inspeção de Vazamentos de Ar
TRANSDUTOR AIRBORNE
![Thumbnail [200x250]](https://www.cache2net4.com//Repositorio/13904/Publicacoes/540678/L50_acessorio_pocket.webp?=2484872-3)
Para inspeção em painéis elétricos, cubículos e detecção de vazamento.
PROBE DE CONTATO
![Thumbnail [200x250]](https://www.cache2net4.com//Repositorio/13904/Publicacoes/540678/probe_l52_acessorio_Pocket.webp?=2484863-2)
Principal aplicação monitoramento de transformador.
SENSOR FLEXÍVEL
![Thumbnail [200x250]](https://www.cache2net4.com//Repositorio/13904/Publicacoes/540678/flexivel_l53_acessorio_Pocket.webp?=2484865-2)
Para inspecionar locais de difícil acesso.
ANTENA PARABÓLICA
![Thumbnail [200x250]](https://www.cache2net4.com//Repositorio/13904/Publicacoes/549702/antena_l55_acessorio_Pocket.webp?=2531760-2)
Amplifica o Sinal Ultrassônico, acessório imprescindível para inspeção de pontos mais distantes do coletor Pocket.
.
SOFTWARE SAU
![Thumbnail [200x250]](https://www.cache2net4.com//Repositorio/13904/Publicacoes/549702/Software_SAU_acessorio_pocket.webp?=2531759-2)
SAU- Software AVM Ultranalysis
Software de Gerenciamento de Banco de Dados, Relatórios e Pós-Processamento de Sinais.
Software de Gerenciamento de Banco de Dados, Relatórios e Pós-Processamento de Sinais.
-
Geral
Os equipamentos portáteis de Ultrassom da linha Sonaphone da Sonotec (Fabricados na Alemanha) são ferramentas que agregam enorme valor na manutenção preditiva e utilidades e inspeções elétricas, aumentando a confiabilidade do sistema.A técnica é bastante simples e baseia-se na captação (por um coletor com ou sem contato físico) de ondas ultrassônicas associadas a um determinado tipo de problema. Totalmente portáteis e alimentados por bateria, extremamente precisos e fáceis de operar.Um operador com um mínimo de treinamento específico conseguirá excelentes resultados em campo. -
Aplicações
• Inspeções Elétricas: https://www.youtube.com/playlist?list=PLPylt9xBqBsOsEZcqqmcI6YCzJMKet10C
• Monitoramento de mancais e lubrificação: https://youtu.be/93D2pZC1JrY?feature=shared• Monitoramento de purgadores e válvulas: https://youtu.be/wJaWITFovA0• Avaliação Ultrassônica de Estanqueidade de Cabines: https://youtu.be/eXyFaOWAl-A• Vazamento em Sistemas de Ar Comprimido, Gás inerte e Vácuo: https://youtu.be/ZnQGvWD8bYc -
Ficha técnica
Frequência de transmissão40 kHz, largura de banda +/- 2 kHz.FuncionalidadesDetecção de sinais ultrassônicos: torna os sinais ultrassônicos audíveis e os exibe em um display digital Função 1 de desligamento automático.VisorVisor LCD com fundo iluminado.ConexõesPara diferentes sondas ultrassônicas, soquete estéreo.Fonte de energia2 Pilhas AA ou Acumuladores.Tempo de operaçãoAproximadamente 24h.DimensõesLargura de banda 85 x 130 x 30 mm.PesoAproximadamente 280g.Temperatura de operação-10 °C … +60 °C.Temperatura de armazenamento-20 °C … +60 °C.Clase de proteçãoDispositivo: IP54; Sonda: IP20.AcessóriosFones de ouvido, Alça de transporte, Maleta de transporte, Manual de instruções. -
Vídeo
-
Manual
SAU- Software AVM Ultranalysis
Software de Gerenciamento de Banco de Dados, Relatórios e Pós-Processamento de Sinais SAU - Software AVM Ultranalysis, é um sistema desenvolvido pela Hottec Tecnologia que vem ao mercado preencher as lacunas na integração dos sistemas de preditiva, com excelente custo beneficio.
O objetivo do SAU - Software AVM Ultranalysis, apresenta uma interface de fácil uso e simplicidade em configurar os pontos para medição com os principais parâmetros utlizados em manutenção preditiva por ultrassom. Além de navegação muito intuitiva, diferenciando dos softwares atuais de análises de sinais que apresentam complexas configurações muitas delas nunca utilizadas.
