  VIB 200 – Análise de vibração de alta precisão para manutenção preditiva

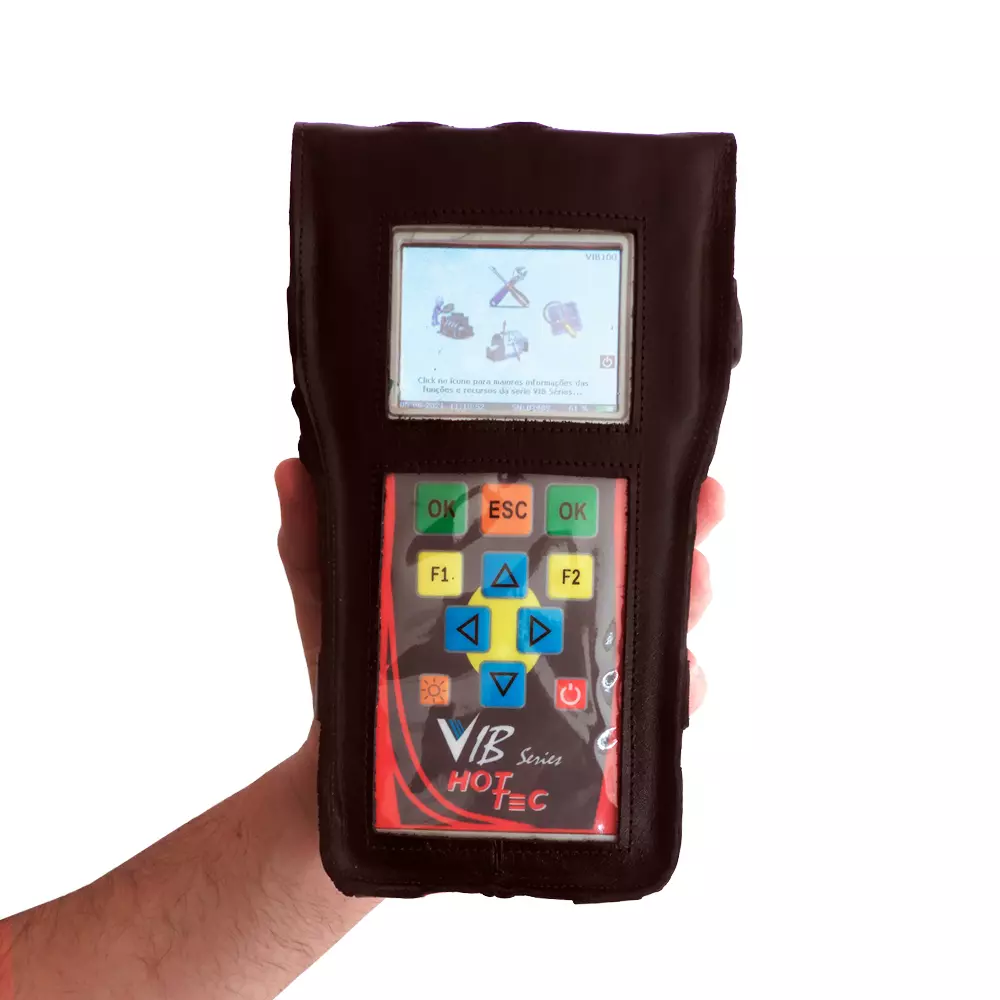

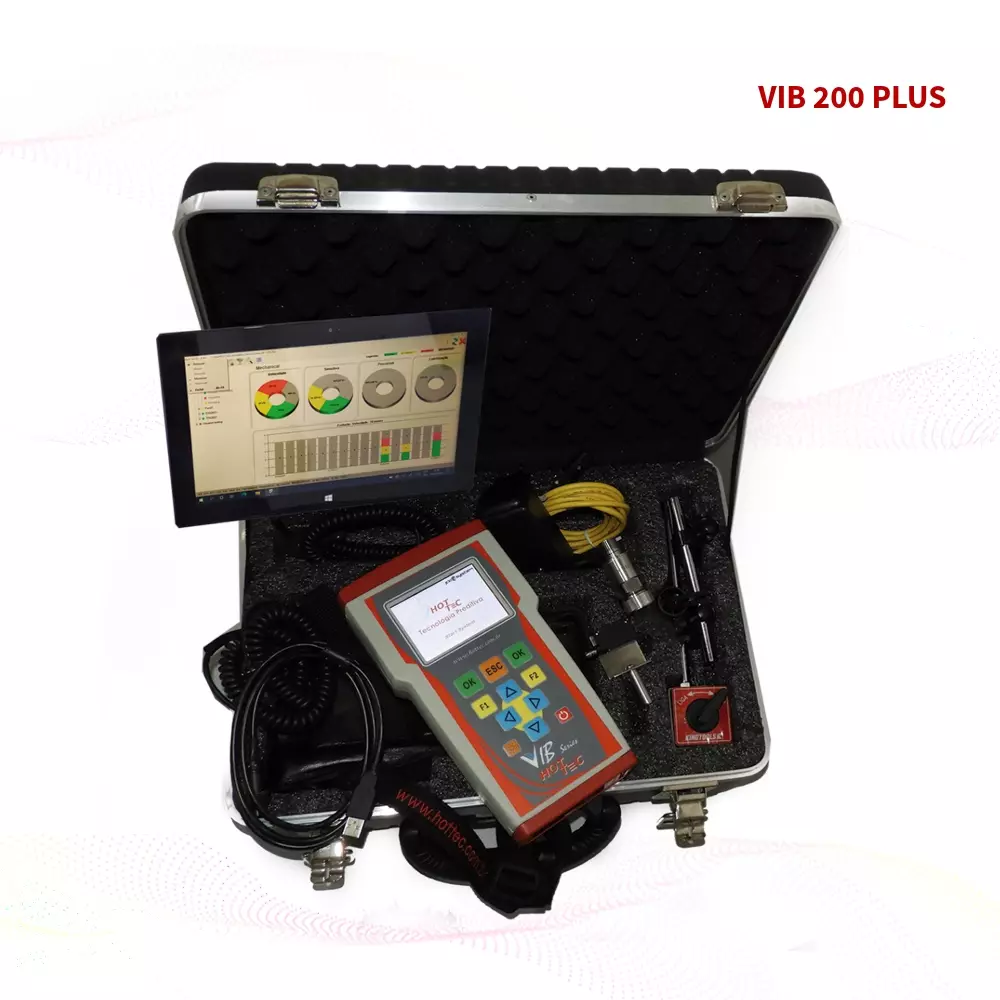

  O VIB 200 PLUS é um analisador de vibrações portátil e profissional, desenvolvido para empresas que exigem máximo desempenho, precisão e flexibilidade na manutenção preditiva. Equipado com 2 canais, o VIB 200 PLUS permite análises avançadas, como órbita, fase, FFT de alta resolução e sinal no tempo, oferecendo diagnósticos completos para ativos rotativos de todos os portes.

  Com duas entradas ICP para acelerômetros, entrada de tacômetro e uma bateria interna de longa duração, o VIB 200 PLUS garante autonomia total no campo, balanceamento em 1 ou 2 planos e integração perfeita com o software SIGPRED — uma plataforma completa para análise, rotas, organização de banco de dados e relatórios profissionais.

•  Aplicações

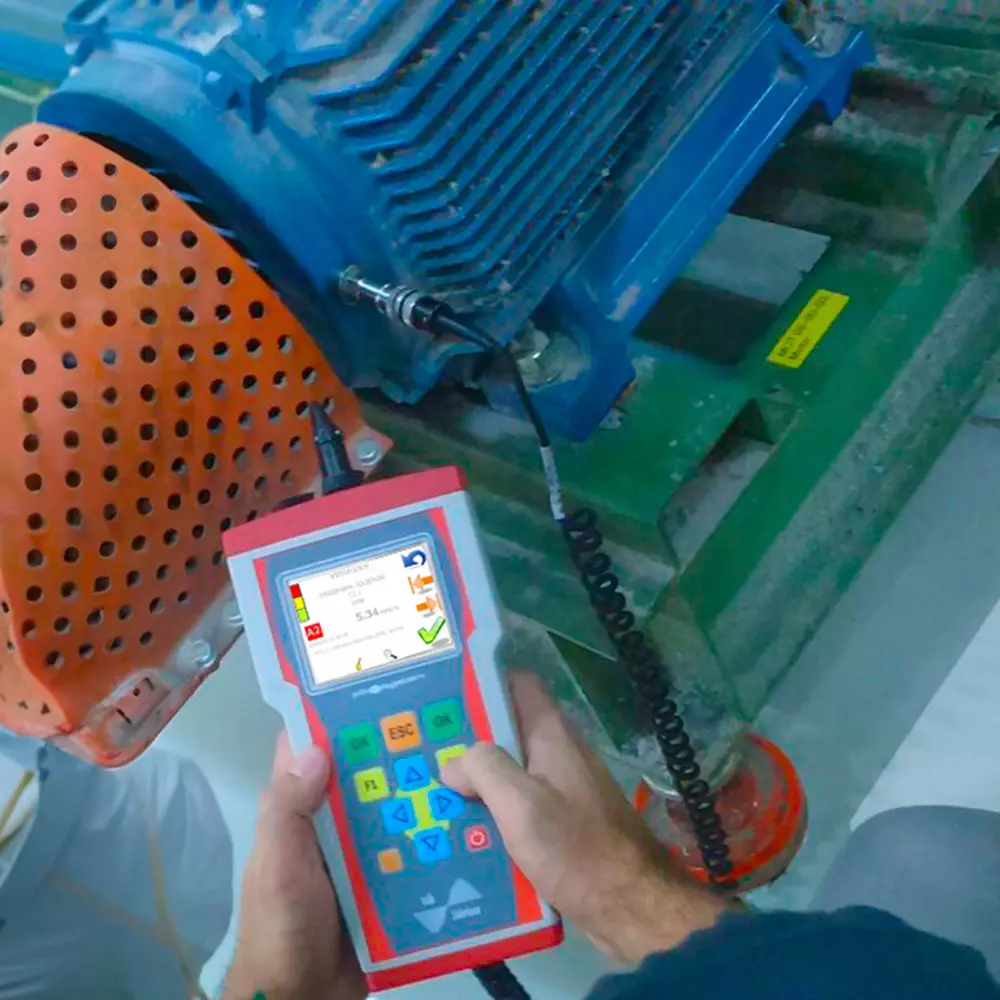

  O VIB 200 PLUS é ideal para equipamentos rotativos críticos, tais como:

  Motores elétricos

  Bombas centrífugas e alternativas

  Compressores

  Redutores

  Ventiladores industriais

  Mancais hidrodinâmicos (com órbita)

  Turbomáquinas

  Misturadores e agitadores

  Rolamentos de alta rotação

•  Ficha técnica



  » Display colorido, 320 x 240 pixels (3,5¨) touch screen;

  » Permite interface com Tablet ou PC, via porta USB e/ou conexão Wi-Fi (sem fio), oferecendo dupla funcionalidade: pode ser usado de forma independente somente o Coletor com sua própria tela de 3,5” colorida, ou com Tablet via interface adicional (via USB e/ou conexão Wi-fi);

  » Input de comando via touch screen e por teclado tipo membrana (canhotos e destros);

  » Módulo de inspeção sensitiva que permite a montagem de histórico de tendência e estatístico;

  » Modo de navegação entre equipamentos idêntica a árvore de dados no software;

  » Processador 533 mhz 32-bit, cartão sd até 16gb;

  » Duração bateria 8 horas com uso intenso;

  » Linguagem do sistema operacional: português;

  » Passagem automática dos pontos e parâmetros a serem coletados;

  » Exibição de espectros (FFT), fase, envelope e sinal no tempo;

  » Consultas a dados e históricos de medições anteriores na tela;

  » Transferência de dados via USB; » Comunicação e medição online com Tablet ou PC por USB ou WIFI;

  » Função e-data (rotas sem necessidade de software, via internet);

  » Temperatura de operação: -10°c a 70°c;

  » Velocidade (mm/s, m/s), Aceleração (g´s, m/s²pol/ s²), Deslocamento (um, mil); Rotação (Hz e CPM) Tensão / Proxy (V);

    • Detecção: RMS, pico e pico a pico;

    • Range de FFT até 20khz;

    • Sinal no tempo até 51,2khz;

    • Resolução de 100 a 64K linhas;

    • Range até 800 m/s2

    • Médias: 1 a 999;

    • Envelope: banda pré-definida e ajustável;

    • Unidades de freqüência em hz ou CPM;

    • Janelas: hanning, uniform, flat-top;

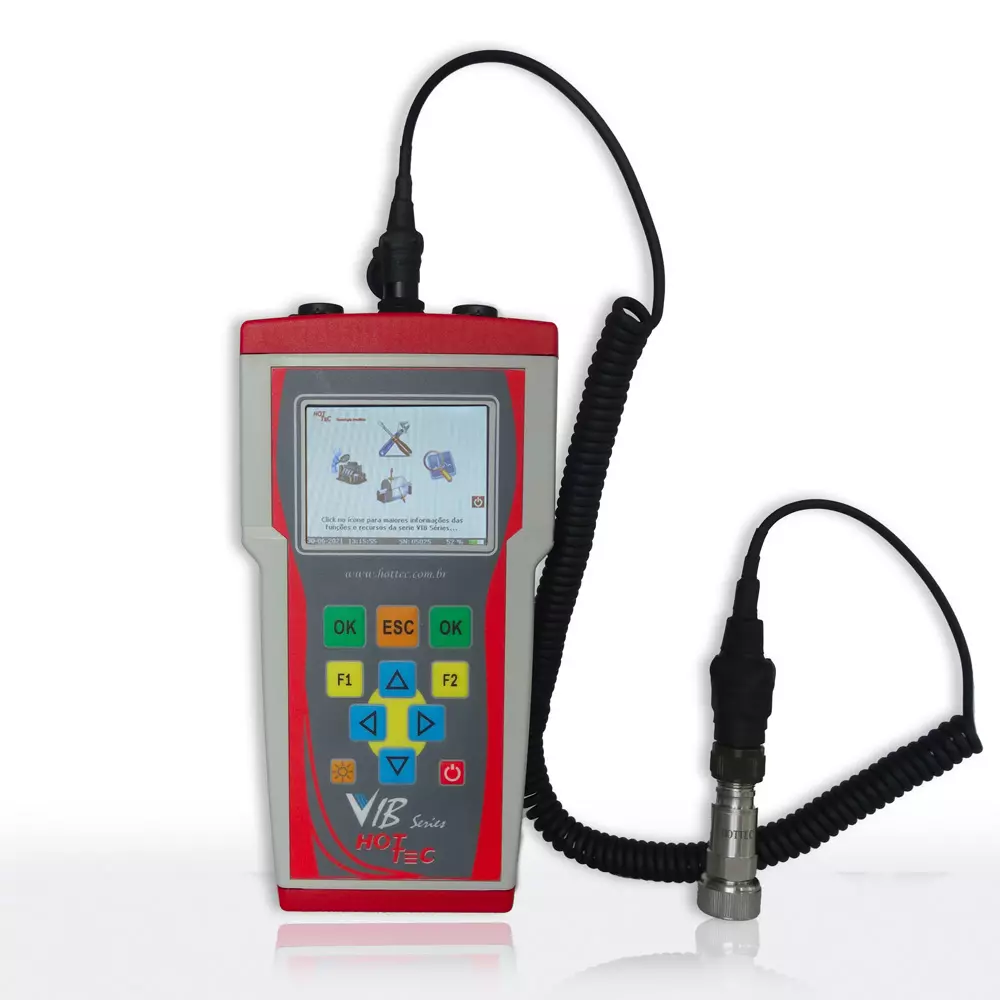

    • Acelerômetro ICP (100 mv/g) – 80g´s pico; com base magnética.

  » Uma entrada do tacômetro (foto sensor) externo de 5v com medições de 10 a 20.000 RPM;

  » Duas entradas para acelerômetros padrão ICP e outros sensores.

  » Possibilita realizar inspeções de rota com muito mais qualidade e também atualização do banco de dados de forma fácil e rápida;

  » Balanceamento em 1 ou 2 planos com unidades em G, mm/s, um, g*mm, g/mm, g;

  » Atende as normas ISO2954, NBR 10273, ISO 10816, ISO1940 e NBR 10082.



  INTERFACE E TELA / COLETOR / TABLET:

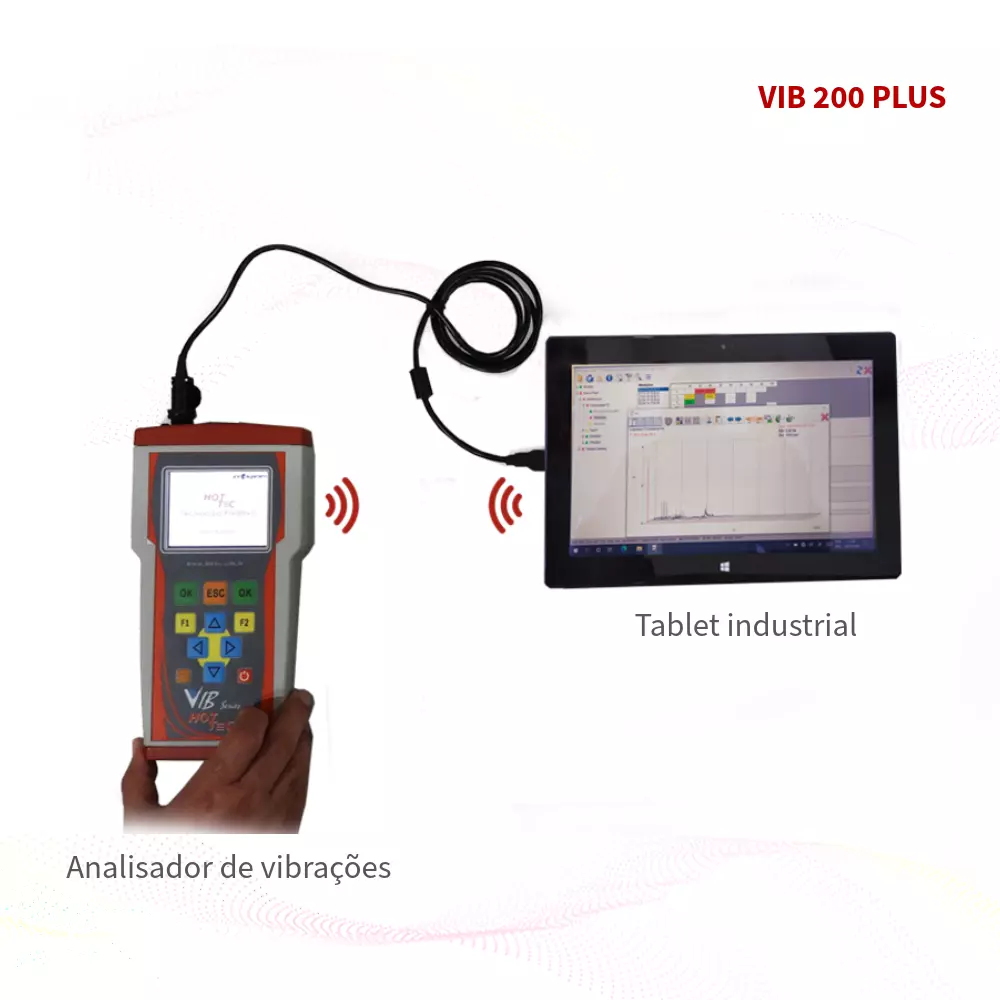

  • Módulo de interface USB para conexão do coletor VIB 200 Plus com o PC/Tablet industrial e software SIGPRED.

  • Possui também módulo de conexão Wi-fi para conexão do coletor VIB 200 Plus com o PC/Tablet industrial e software SIGPRED.

  • Alimentação via USB ou fonte de alimentação.

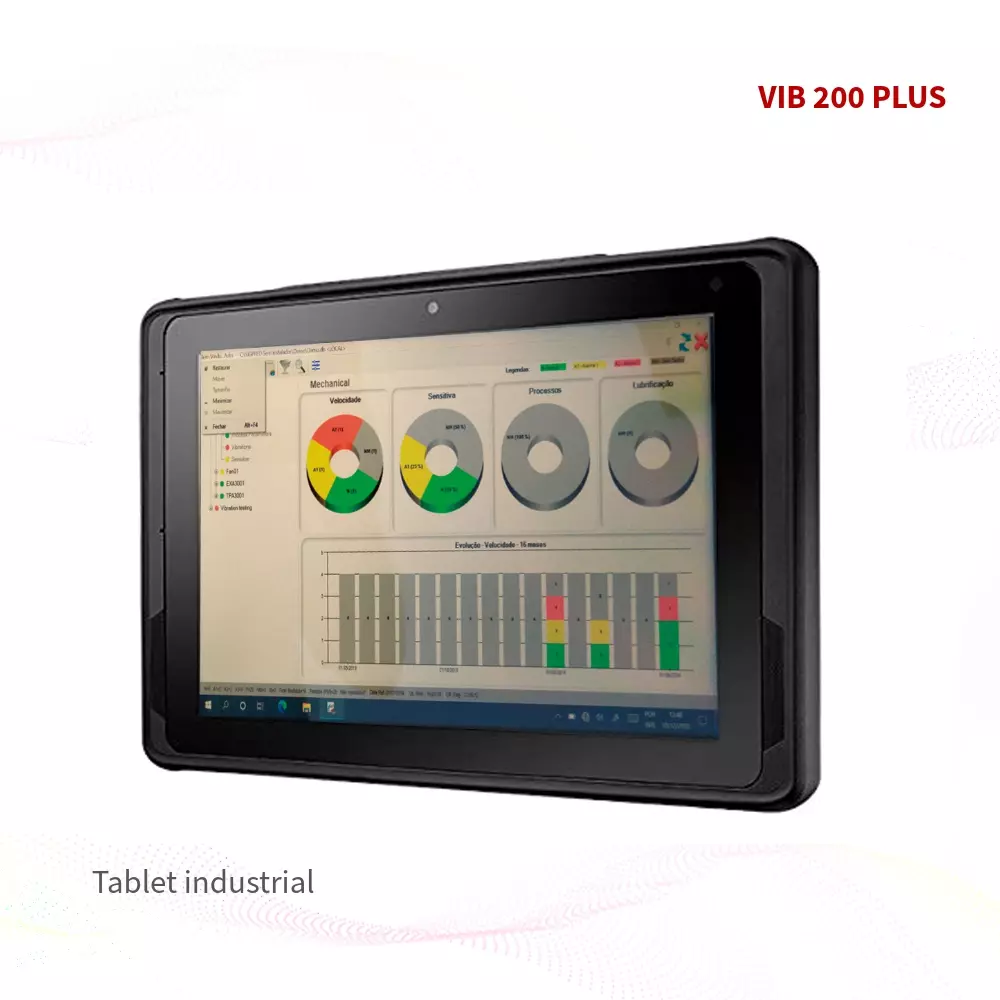

  TELA / TABLET INDUSTRIAL:

    • Tablet com no mínimo de 8 polegadas e interface gráfica colorida sensível ao toque.

    • Resolução mínima: 1280 X 800 IPS, 320 NITS

    • Processador: frequência mínima: 1,10 ghz, número de núcleos mínimo: 4 ou superior.

    • Proteção emborrachada anti-queda e/ou capa anti-choque.

    • Grau de proteção IP65

    • Memória ROM: 128GB ou superior.

    • Memória RAM: 8 GB ou superior.

    • Câmera traseira mínimo 8.0 megapixels.

    • Comunicação Bluetooth 4.0 ou superior

    • Wireless 802.11.B/G/N/AC.

    • Bateria li-ion 5000 MAH

    • GPS, 3G/4G via inserção de cartão Sim.

    • USB 3.0 ou superior – mínimo 1 porta.

    • Incluso sistema operacional – Windows 11 ou superior – compatível com o software gerenciador de Análises de Vibração.

•  Vídeo

















•  Software e Manuais

  O SIGPRED é um software de pós-processamento que oferece uma solução completa para a análise de vibrações coletadas em inspeções. Ele permite a criação de rotas, análise de redutores, gerenciamento de dados e geração de relatórios personalizados. Totalmente compatível com os analisadores de vibração da série VIB e sistemas de monitoramento online, o SIGPRED integra e transfere configurações de pontos de vibração e sensitiva, garantindo uma análise detalhada dos equipamentos inspecionados diretamente no seu PC. Além disso, o software oferece ferramentas robustas para gerar relatórios personalizáveis na plataforma Word, com modelos pré-definidos disponíveis para facilitar o processo.

  Catálogo VIB 200 Plus

  Manual VIB 200 Plus

  Manual SIGPRED
