•  Geral

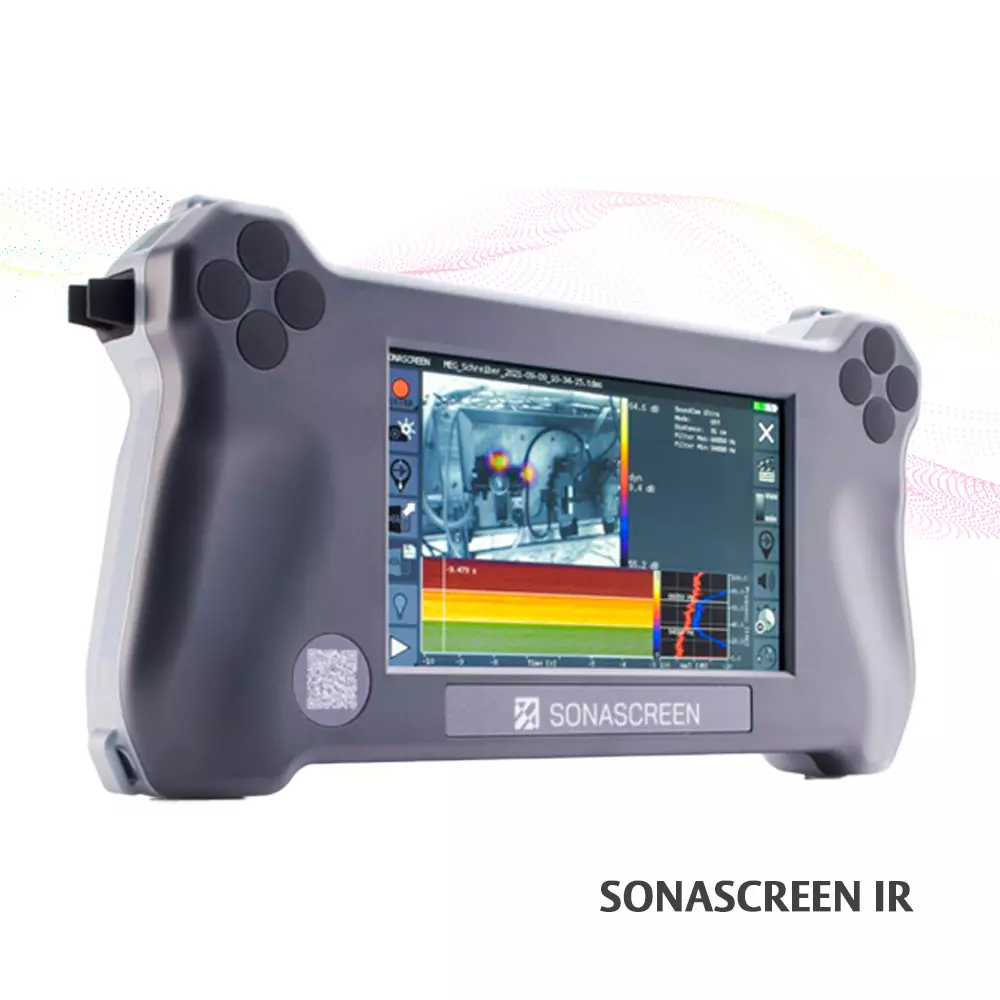

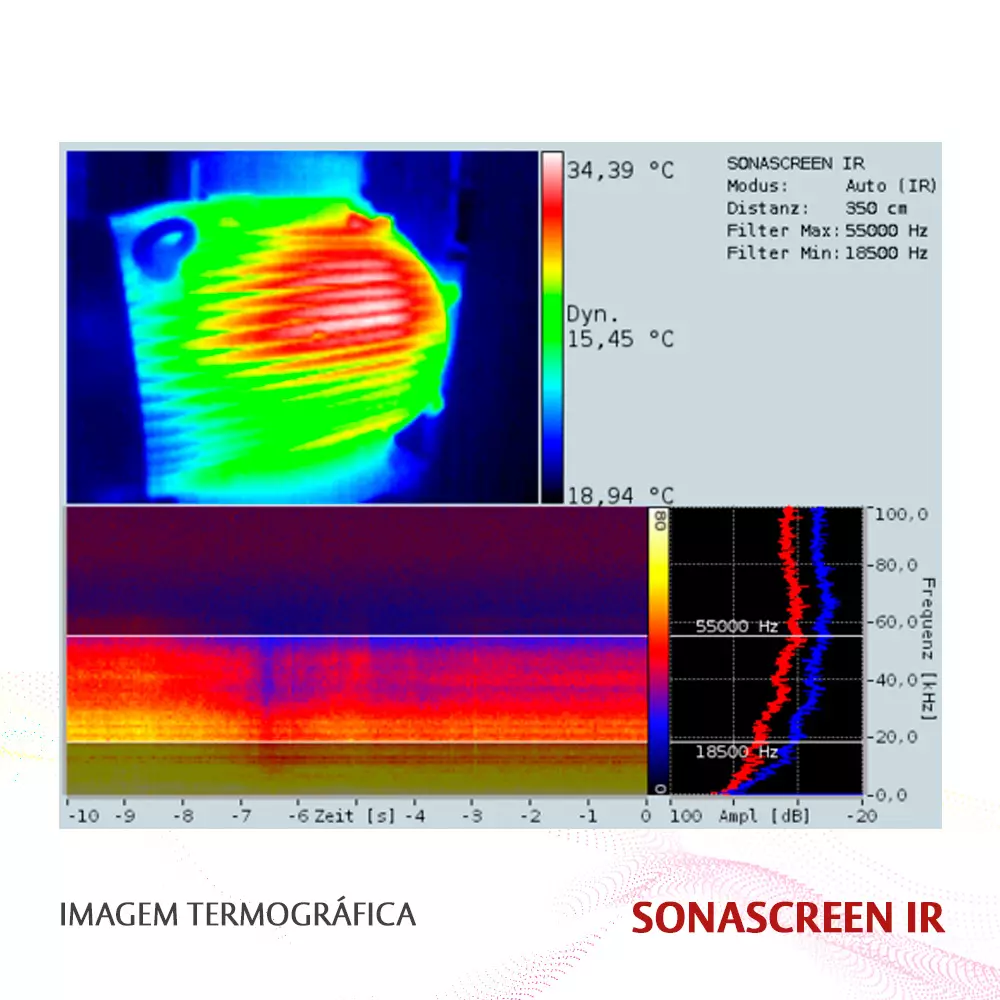

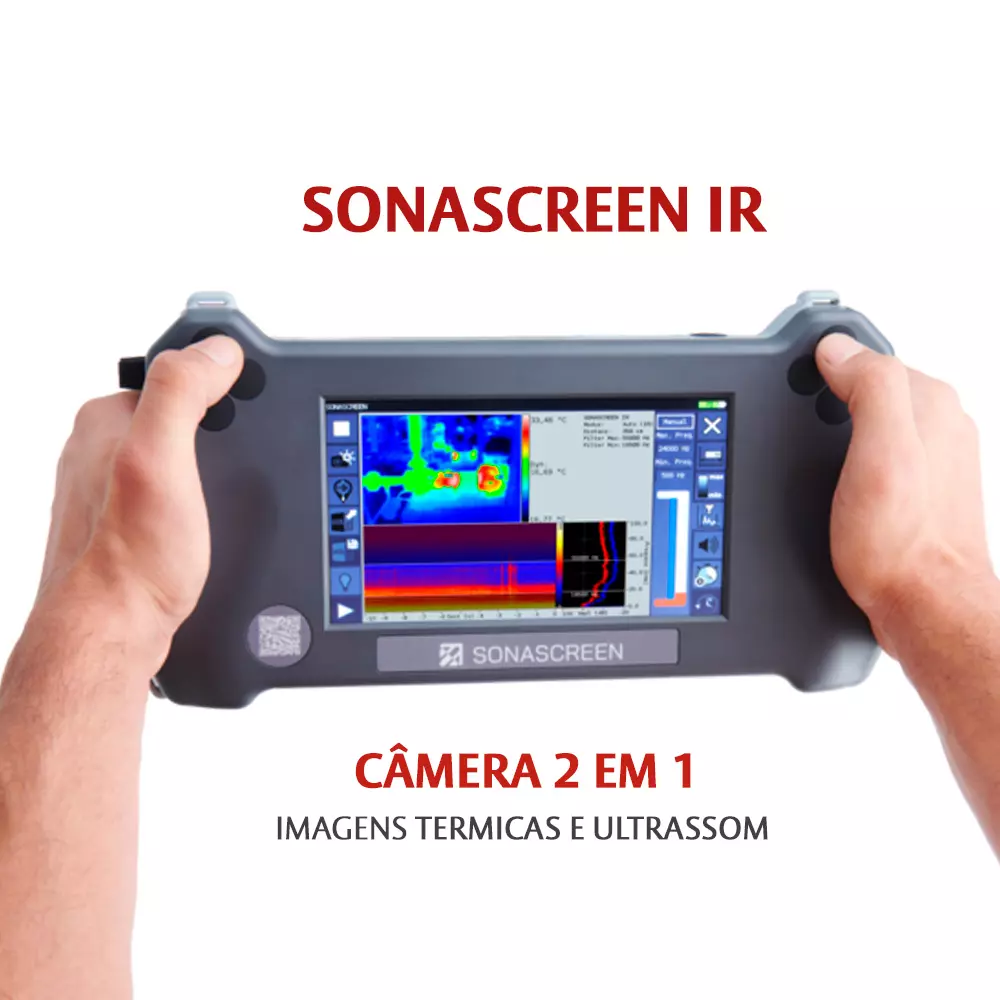

  A SONASCREEN® IR combina imagem acústica e termográfica para detecção precisa de vazamentos de gases e falhas elétricas como descargas parciais, trilhamento e efeito corona. Equipada com 72 microfones selados e sensor infravermelho integrado, oferece diagnóstico rápido e eficiente. Com IP54, tela touchscreen de 7” e software avançado, permite análises detalhadas, geração automática de relatórios e operação intuitiva em ambientes industriais desafiadores.

•  Aplicações

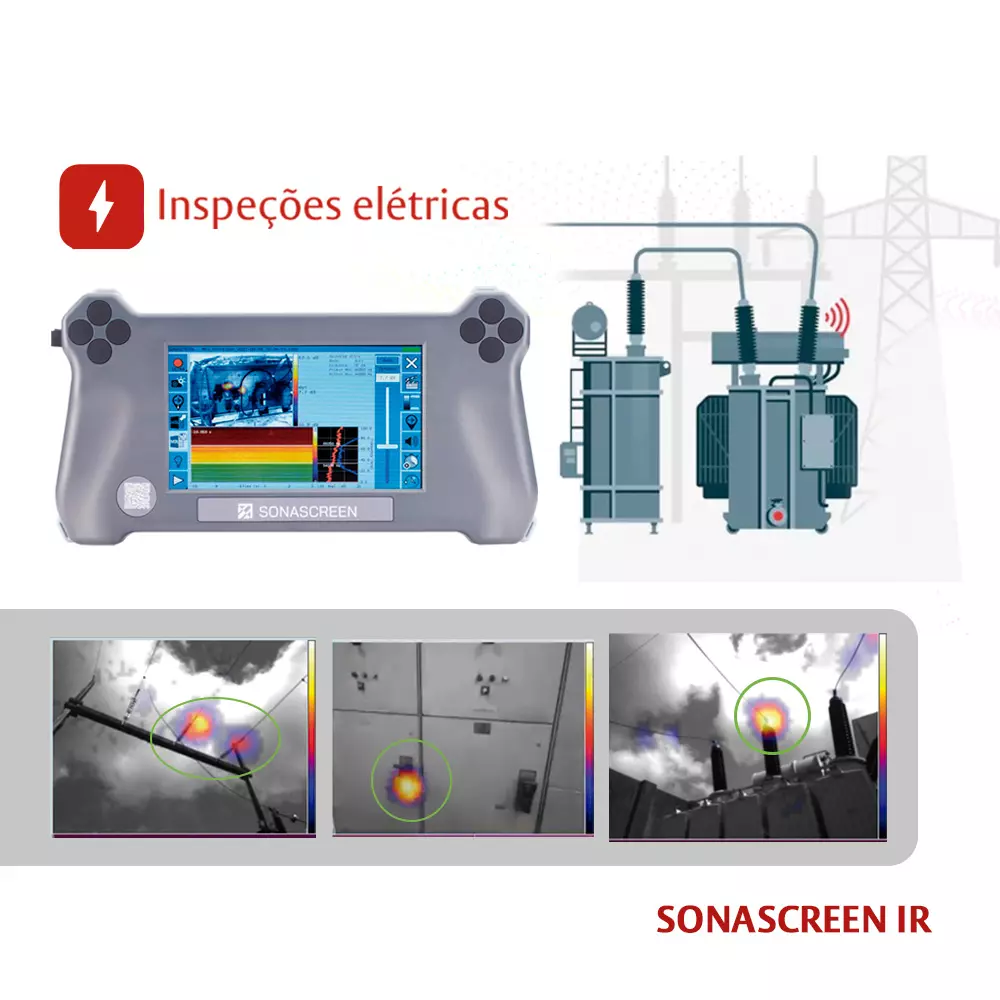

   Manutenção preditiva em equipamentos elétricos – Identifique falhas antes que causem paradas inesperadas.

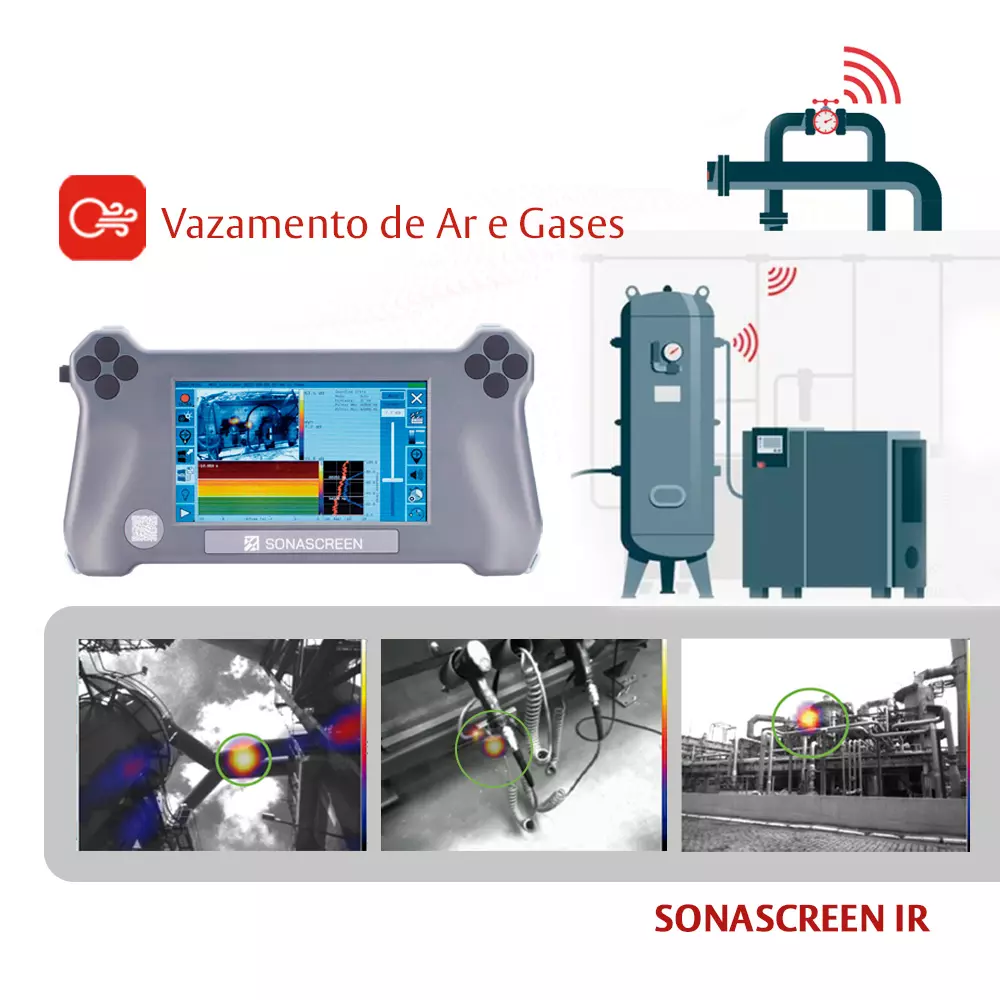

   Detecção de vazamentos em redes de gás e ar comprimido – Reduza desperdícios e aumente a eficiência energética.

   Inspeção em processos industriais críticos – Ideal para setores como petróleo e gás, energia, automotivo e manufatura.

•  Ficha técnica

  RECURSOS DE HARDWARE

  Dimensão 31 x 16  x 5,5 cm Peso 1,5 Kg Nível de proteção IP54 Operação Uma ou duas mãos.   Bateria Vida ~ 3,5h; totalmente carregado em 1,5h.   Botões 8 configuráveis, liga/desliga.   Temperatura Ambiente -20°C a 50°C Carregamento Temperatura 0°C a 45°C Armazenar Temperatura -30°C a 60°C

  CONTROLADOR INCORPORADO

  Processador ARM A53 4x1.2GHz com 1GB de RAM. Armazenamento interno 32 GB. Sistema Operacional Linux para ARM.

  INTERFACES

  USB Para exportação de dados. Ethernet LAN (para executar software  no laptop/ computador). Áudio 3,5 mm para fones e ouvido.

  SENSORES

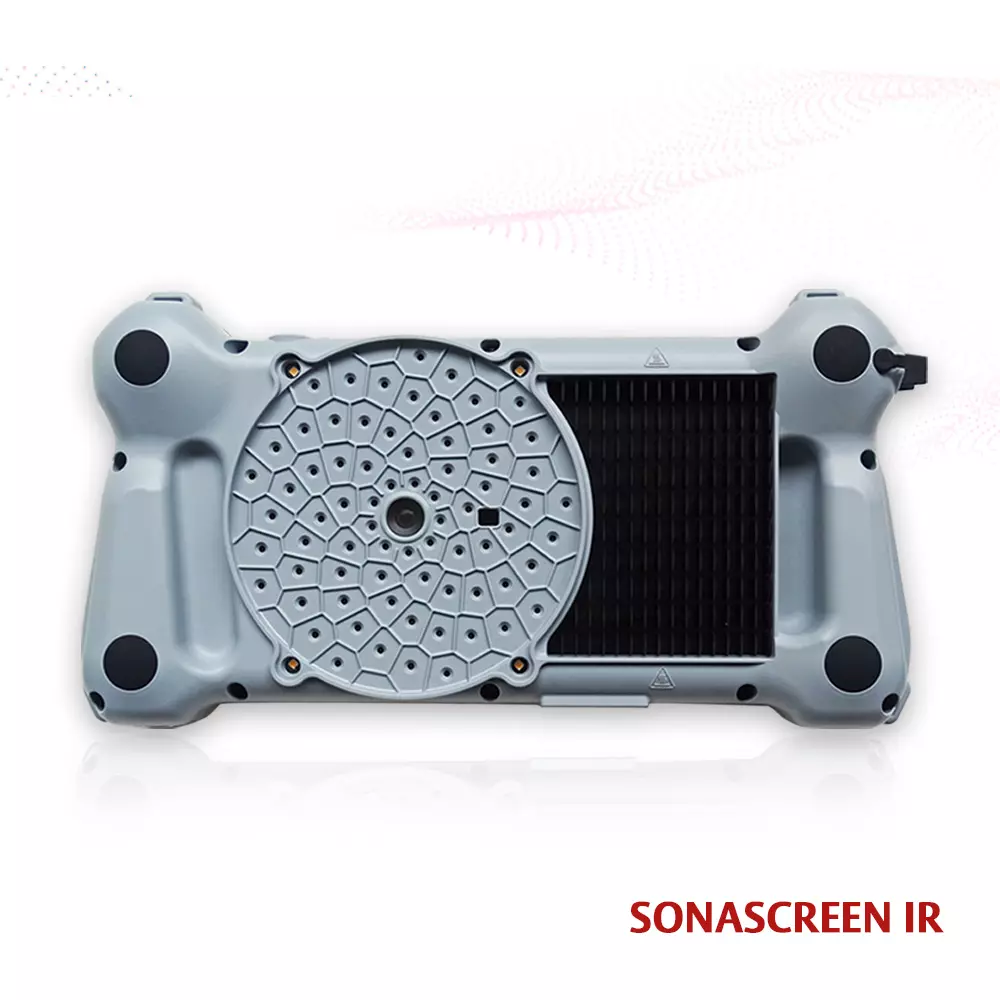

  Microfone 72 MEMS digitais. Alcance de frequência De 1Hz até 100kHz Taxa de amostragem 200kHz Pressão sonora Máx. 120dB Resolução 24 bits Faixa de detecção Até 150m

  CÂMERA ÓPTICA

  Tipo Digital Resolução 320  x  240  (50  fps)  ou  640  x  480  (16  fps) Iluminação 4  LEDs Ângulo de Abertura 70° (FoV horizontal) Obturador   Obturador Global.

  FONTE DE ENERGIA

  Bateria Bateria recarregável Li-ion (48 Wh); Trabalhe e carregue  simultaneamente. Entrada 19V com adaptador de energia.

  DISPLAY

  Resolução 800px × 480px   Tamanho 7 polegadas / 15,5 cm × 8,6 cm Touch screen toque capacitivo de 10 dedos.

  RECURSOS DO SOFTWARE

  Sistema operacional  Linux (câmera), Windows (laptop/PC). Interface Tela sensível ao toque, fones de ouvido, botões. Proteção Senha (proteção de acesso não autorizado). Desempenho on-line Até 100 fps acústicos, até 50 fps ópticos; Imagens acústicas, imagens ópticas, FFT e espectrograma; Ouça som local (banda larga ou filtro de frequência); Coloque o marcador durante a medição; Gravação de buffer, gravação de gatilho (SPL ou frequência); Medições de longo prazo (média e retenção de pico); Ponderação de tempo: rápido, lento, impulso. Recursos off-line Visualize os resultados acústicos quadro a quadro;  Salve e recarregue; Replay em tempo real ou câmera lenta; Ouça o som local Exportar Capturas de tela, vídeo, som. Usabilidade intuitiva Configurações de distância; Filtros de frequência (banda estreita, 1/3 de oitava e oitava); Filtro dinâmico e corte baixo; 3 modos de dimensionamento: desligado, automático, inteligente (fator de crista).

  Módulo IR (INCLUSO APENAS NA VERSÃO SONASCREEN IR®)

  Faixa espectral Infravermelho de onda longa, 8 μm  a 14 μm Resolução 160 x 120 pixels Avaliação Estrutura Efetiva 8,7 Hz Sensibilidade  Térmica <50 mK Faixa Medição   Modo de alto ganho: -10ºC a 140ºC Modo de baixo ganho: -10 °C a 400 °C  -10°C a 450°C (típico) Faixa  de Temperatura de operação ideal  -10 °C a 80 °C Nível de Ruído de Entrada 2nV/√Hz**
