LENTE TELESCÓPICA



Amplia a capacidade de inspeção térmica, permitindo a visualização detalhada de alvos distantes sem perder precisão.

SOFTWARE DE RELATÓRIO INTELIGENTE



Para inspeção em painéis elétricos, cubículos e detecção de vazamento.

ENTRE EM CONTATO CONOSCO

•  Geral

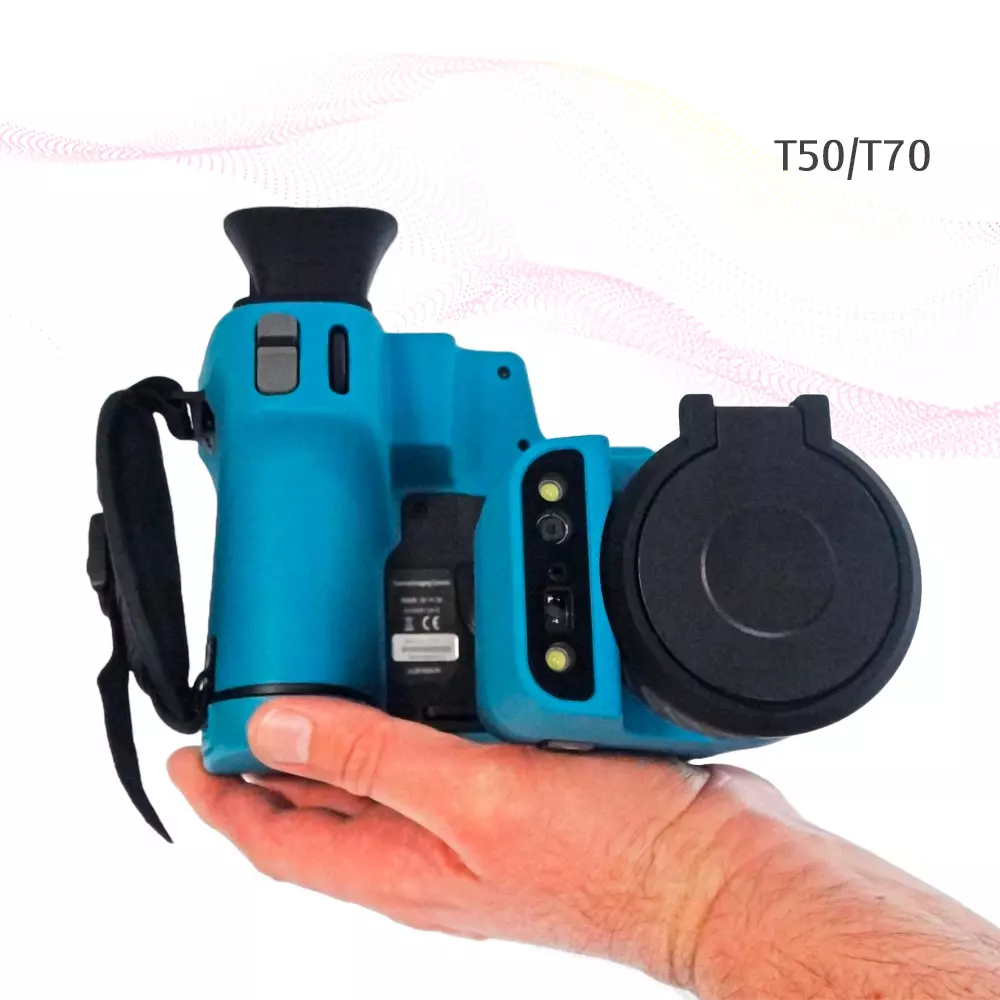

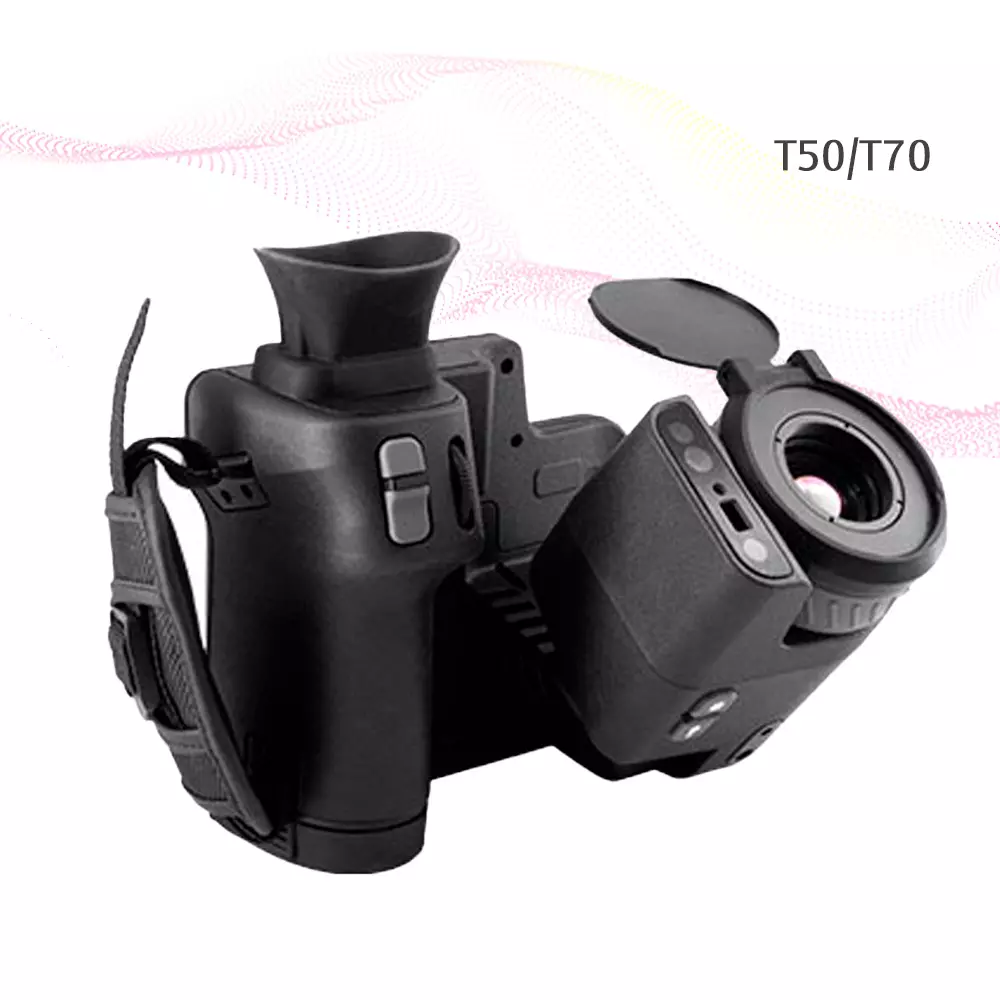

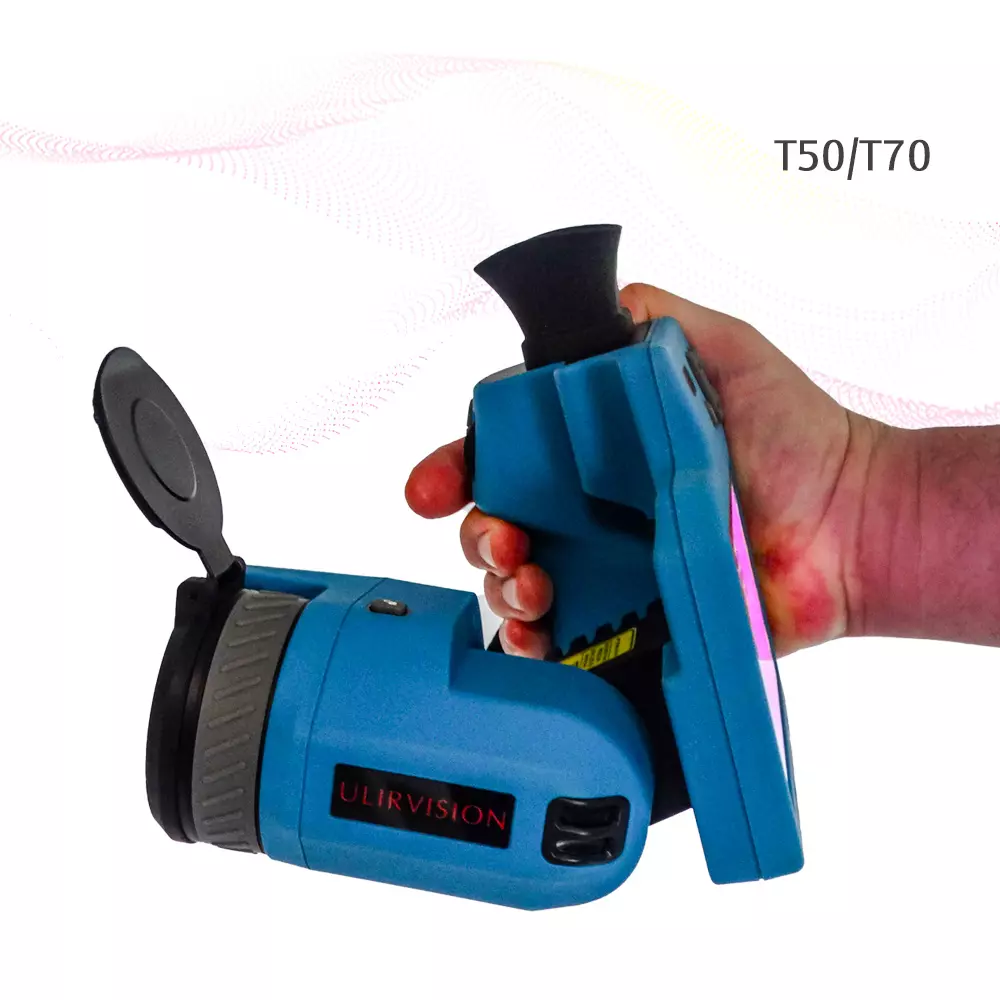

  Os termovisores da série T50/T70 são câmeras termográficas de última geração, desenvolvidas para inspeção elétrica, manutenção preditiva e análise térmica de alta precisão. Equipados com sensores de origem francesa e resoluções de até 640x480 pixels, oferecem imagens nítidas e medições confiáveis com sensibilidade térmica de até 25mK (T70).

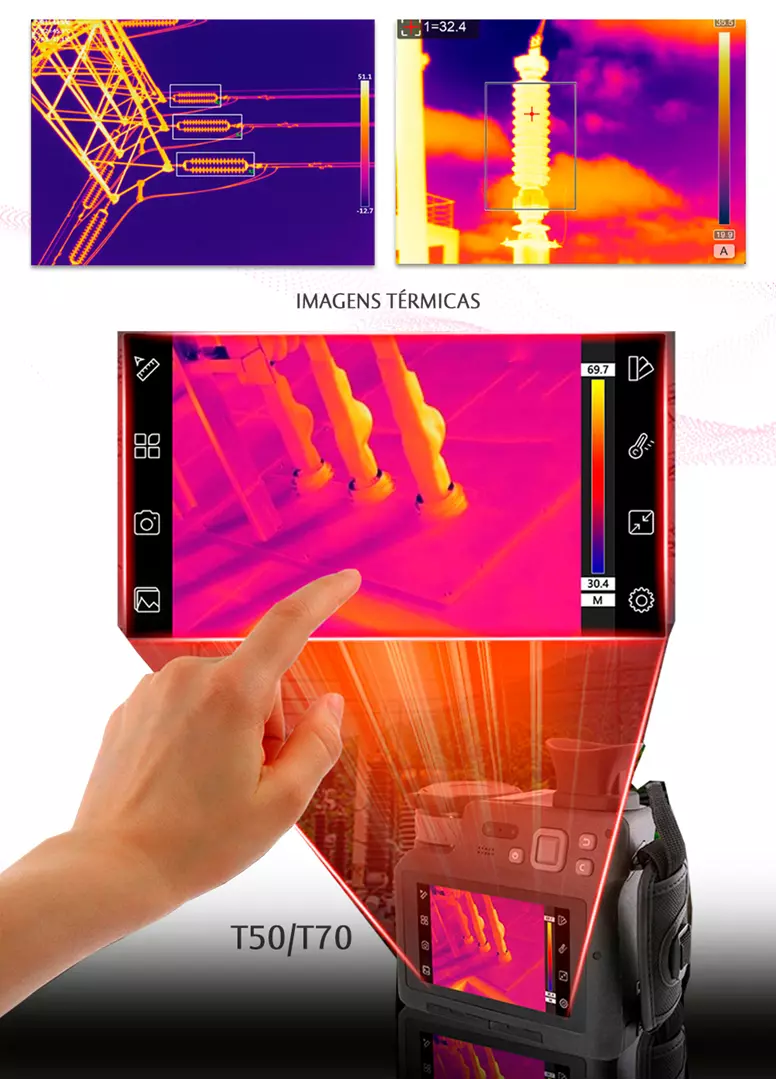

  Com foco automático contínuo assistido por laser, tela touchscreen de 5”, e múltiplos modos de medição e visualização (IR, luz visível, PIP e DSX), os modelos T50 e T70 garantem eficiência e praticidade em inspeções térmicas. Seu design robusto, com proteção IP54, permite aplicações em subestações, linhas de transmissão, automação industrial e diagnósticos mecânicos e elétricos.

   Destaques:
   Detector térmico de alta precisão – Resolução de até 640x480 px com estabilidade aprimorada.
   Foco automático contínuo com assistente de laser – Precisão e rapidez nas medições.
   Medição de temperatura ampliada – Faixa de -20°C a 600°C (expansível para 1200°C).
   Visor HD e tela touchscreen de 5” – Alta definição e fácil operação.
   GPS integrado – Salva a localização junto às imagens.
   Zoom contínuo de até 35x – Inspeções detalhadas mesmo em longas distâncias.

  Os termovisores T50 e T70 são a solução ideal para profissionais que buscam tecnologia de ponta, precisão e confiabilidade na inspeção térmica industrial.

•  Aplicações

  • Inspeções Elétricas em Redes de 13.8kV, linhas de Transmissão de até 500kV ou +, Subestações de energia e sistemas elétricos de potência.
  • Pesquisa e desenvolvimento.

  • Manutenção preventiva e preditiva.

  • Aplicações de automação.

  • Inspeções mecânicas e elétricas.

  • Criação de diagnósticos.

•  Ficha técnica



  MODELO	T50	T70
  Dados do Detector
  Tipo de detector	FPA não refrigerado	FPA não refrigerado
  Resolução IR	384 ×288	640 ×480
  Distância do pixel	17μm	17μm
  Faixa espectral	7.5~14μm	7.5~14μm
  Dados da Lente
  Campo de Visão (FOV)	24° x 18°	24° x18°
  Distância mínima de imagem	0.3m	0.3m
  Resolução Espacial (IFOV)	1.13mrad	0.68mrad
  Foco	Manual/motor/foco automático contínuo/foco assistido por laser	Manual/motor/foco automático contínuo/foco assistido por laser
  Reconhecimento de lente	Reconhecimento automático	Reconhecimento automático
  Opções de lente	48°x 36.6°;12.4°x 9.3°7.6°x 5.6°	48°x 35.6°;12.3°x 9.3°6.2°x 4.7°

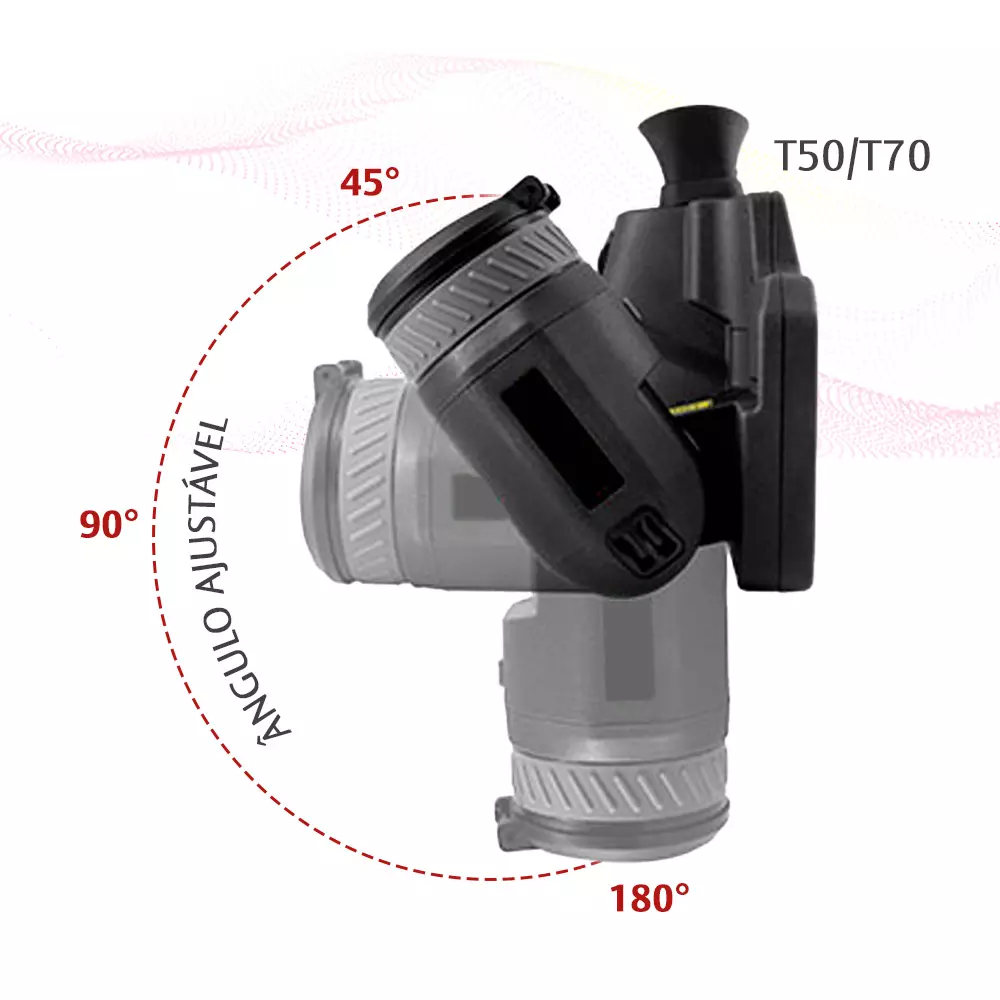

  Foco	rotação de 180°	rotação de 180°
  Visor da Imagem
  LCD	LCD digital colorido de 5” HD, 1280 × 720	LCD digital colorido de 5” HD, 1280 × 720
  Visor	Visor OLED a cores de 0,5”, com suporte para zoom manual, 1024 × 768	Visor OLED a cores de 0,5”, com suporte para zoom manual, 1024 × 768
  Câmera visível	CMOS de 13 megapixels, foco automático, luz de preenchimento de LED	CMOS de 13 megapixels, foco automático, luz de preenchimento de LED
  Frequência	50Hz/60Hz	50Hz/60Hz
  Zoom	1X~35X contínuo	1X~35X contínuo
  Paletas de cores	12 paletas (incluindo vermelho-ferro, arco-íris, preto-quente e branco-quente, etc.)	12 paletas (incluindo vermelho-ferro, arco-íris, preto-quente e branco-quente, etc.)
  Contraste/Brilho	Automático/Manual	Automático/Manual
  Medição de temperatura
  Faixa de Temperatura	-20°C~+600°C (pode ser estendido para 1200°C)	-20°C~+600°C (pode ser estendido para 1200°C)
  Precisão	5°C~150°C, a precisão é de ±1°C ou ±1% da leitura; para outras faixas de temperatura, a precisão é de ±2°C ou ±2% da leitura, pegue o valor maior	5°C~150°C, a precisão é de ±1°C ou ±1% da leitura; para outras faixas de temperatura, a precisão é de ±2°C ou ±2% da leitura, pegue o valor maior
  Modo de Medição	20 pontos móveis em tempo real, 10 áreas retangulares móveis e 10 áreas circulares (máx./mín. captura de temperatura, média medida de temperatura), medida de temperatura de 20 linhas móveis, análise isotérmica, temperatura medição de diferença, tempalarm (som, cor)	20 pontos móveis em tempo real, 10 áreas retangulares móveis e 10 áreas circulares (máx./mín. captura de temperatura, média medida de temperatura), medida de temperatura de 20 linhas móveis, análise isotérmica, temperatura medição de diferença, tempalarm (som, cor)
  Correção de Medição	Automático/Manual	Automático/Manual
  Correção de emissividade	Ajustável de 0,01 a 1,0 ou selecionado na lista de materiais	Ajustável de 0,01 a 1,0 ou selecionado na lista de materiais
  Correção de temperatura do fundo	Automático (de acordo com a temperatura de fundo de entrada)	Automático (de acordo com a temperatura de fundo de entrada)
  Correção da transmissividade atmosférica	Automático (de acordo com a distância de entrada, umidade relativa, temperatura ambiente)	Automático (de acordo com a distância de entrada, umidade relativa, temperatura ambiente)
  Função de configuração	Data/hora, unidade de temperatura °C/°F/K, idioma	Data/hora, unidade de temperatura °C/°F/K, idioma
  Alarme
  Alarme sonoro e luminoso	sim	sim
  Armazenamento de Imagens
  Mídia de Armazenamento	64G	64G
  Metódo de armazenamento	Armazenar imagem automática/manual no quadro	Armazenar imagem automática/manual no quadro
  Formato de imagem infravermelha de quadro único	JPEG, com imagem de dados medidos de 14 bits	JPEG, com imagem de dados medidos de 14 bits
  Formato de imagem visível de quadro único	JPEG ou armazenado com imagem de quadro único	JPEG ou armazenado com imagem de quadro único
  Anotação de texto	Suporta 30 anotações de texto predefinidas (editáveis)	Suporta 30 anotações de texto predefinidas (editáveis)
  Anotação de voz	Gravação de voz de 60s, armazenada por imagem através do microfone embutido	Gravação de voz de 60s, armazenada por imagem através do microfone embutido
  Indicador do Laser
  Tipo de Laser	Classe2, 1mW, 650nm Vermelho	Classe2, 1mW, 650nm Vermelho
  Distância do Laser	Distância de medição: 0,1m-50m	Distância de medição: 0,1m-50m
  Conexões e Comunicações
  Interface de energia	Sim	Sim
  Slot para cartão SD	Sim	Sim
  Saída de vídeo	HDMI	HDMI
  Saída de Audio	Sim	Sim
  USB	USB tipo C: transmissão de dados, streaming de vídeo radiométrico	USB tipo C: transmissão de dados, streaming de vídeo radiométrico
  WI-FI	Sim	Sim
  Bluetooth	Sim	Sim
  GPS	Sim	Sim
  Bússula	Sim	Sim
  Interface do tripé	1/4′′_20	1/4′′_20
  Sistema de energia
  Tipo de Bateria	Bateria de lítio (recarregável)	Bateria de lítio (recarregável)
  Tempo de operação da bateria	4h contínuas (temperatura ambiente)	4h contínuas (temperatura ambiente)
  Energia externa	DC: 5V	DC: 5V
  Sistema de carga	Carregador de dois lugares ou na câmera (adaptador AC ou carregador de carro de 12V)	Carregador de dois lugares ou na câmera (adaptador AC ou carregador de carro de 12V)
  Economia de energia	Sim	Sim
  Parâmetros Ambientais
  Temperatura de operação	-20°C~+50°C	-20°C~+50°C
  Temperatura de armazenamento	-40°C~+70°C	-40°C~+70°C
  Umidade	≤ 95% (IN não condensado)	≤ 95% (IN não condensado)
  Vibração	2G (IEC60068-2-6)	2G (IEC60068-2-6)
  Enclausuramento	IP54 (IEC60529)	IP54 (IEC60529)
